5XA51283NR008

Bestellnr.: 5XA51283NR008
Artikel merkenArtikel merken

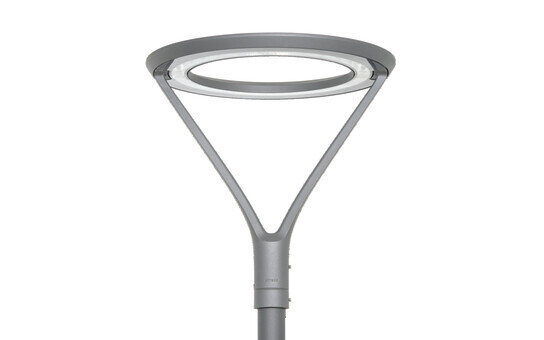

Bezeichnung Mastleuchte
Produktname DL 20
Lampe LED
Bemessungs­lichtstrom 3050lm
Licht­ausbeute 112lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 27
PNenn Ende Lebensdauer 28
PRed bei 50% Lichtstrom 14
Lebensdauer 100000h (L95/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 13,5kg

DL 20, Mastleuchte, primäre Lichtlenkung mit Radweg-Optik, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad, Licht­verteilung: P100014, Abstrahlwinkel primär: extrem breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Leuchtmittel: LED, Bemessungswerte: 3.040lm | 23,2W | 131lm/W (Beginn Lebensdauer); Ende Lebensdauer: 3.040lm | 23,7W; bei 50% Lichtstrom: 1.521lm | 12,4W | 122,7lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 3.040lm | 23,2W | 131lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 23,7W, Vorschaltgerät: Plus, Steuerung: Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Netz­anschluss: 230..240V, 50/60Hz, Stoßspannungsfestigkeit: 6kV 1,2/50µs, Leuchten­gehäuse-Oberteil, aus Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Durchmesser: 690mm, Höhe: 690mm, Zopfmaß: 76mm (Aufsatz), Leuchten­gehäuse, aus Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Ausstattung: Standard, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK08, zul. Betriebsumgebungstemperatur: -25..+35°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL 20
Bestell-Nr. 5XA51283NR008

Lichttechnik

Lichtlenkung Radweg-Optik, hochglänzend
Abdeckung Abdeckung
Licht­verteilung P1.0a
Abstrahlwinkel extrem breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 3050lm
Licht­ausbeute 112lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 27
Bemessungs­leistung Ende Lebensdauer 28
Bemessungs­leistung bei 50% Lichtstrom 14

Betriebsgerät

Vorschaltgerät EVG Plus
Ansteuerung Plus
Ausstattung Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung
Schaltungsart elektronische Leistungs­reduzierung

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Temperaturbereich (Betrieb) -25..+35°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)
Leuchten­gehäuse Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz
Stoßspannungsfestigkeit 6kV 1,2/50µs
Anschluss­leitung vormontiert, L= 5m

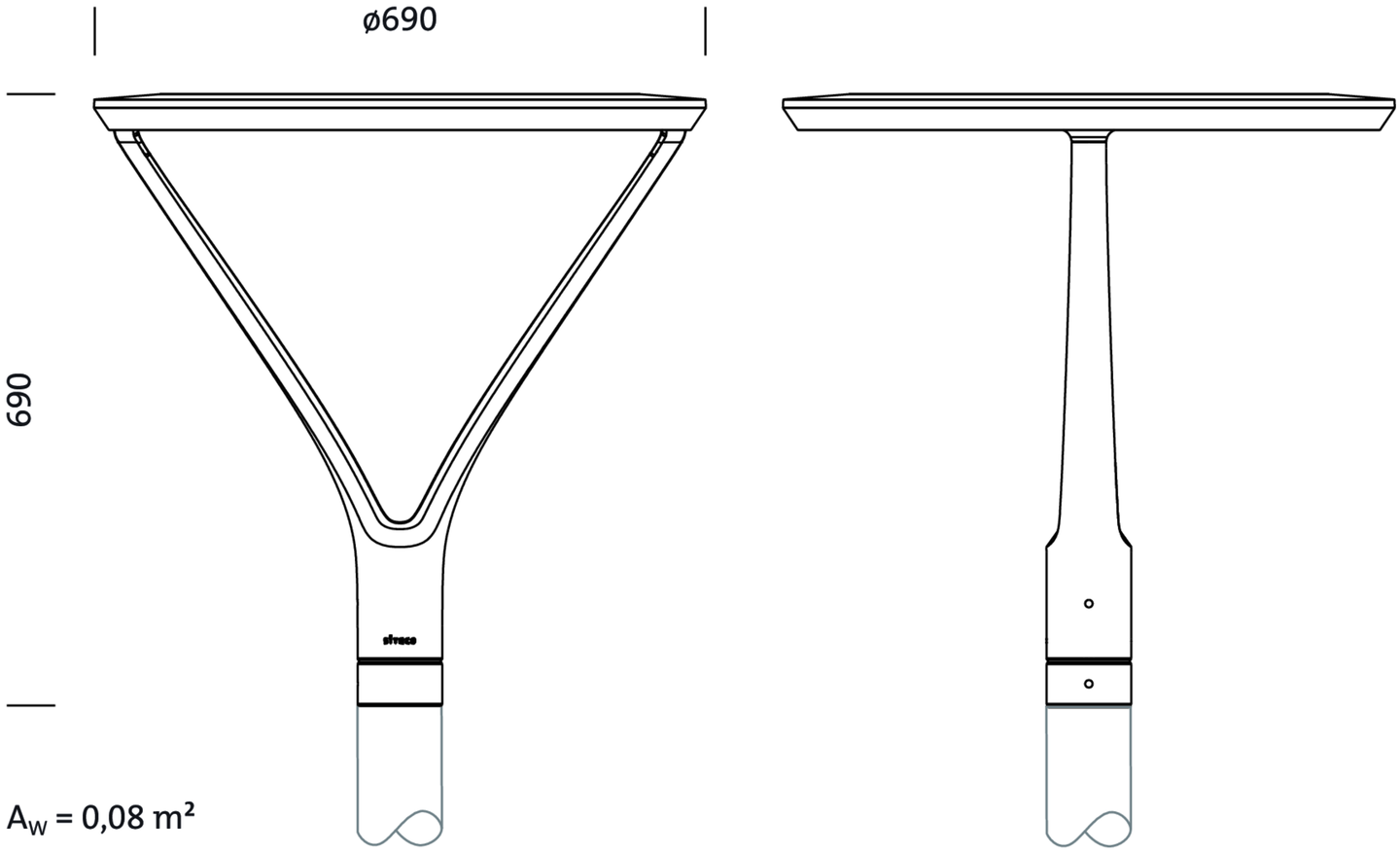

Abmessung, Gewicht

Durchmesser 690mm
Höhe 690mm
Gewicht 13,5kg
Mastzopf Zopfmaß: 76mm

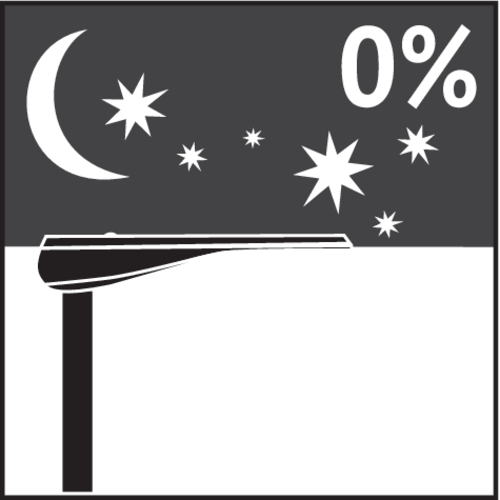

Lichtemission

Lichtemission 0%

Lebensdauer

Bemessungslebensdauer 100000h (L95/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL 20

Bestell-Nr.
5XA51283NR008

Lichtlenkung
Radweg-Optik, hochglänzend

Abdeckung
Abdeckung

Licht­verteilung
P1.0a

Abstrahlwinkel
extrem breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
3050lm

Licht­ausbeute
112lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
27

Bemessungs­leistung Ende Lebensdauer
28

Bemessungs­leistung bei 50% Lichtstrom
14

Vorschaltgerät
EVG Plus

Ansteuerung
Plus

Ausstattung
Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung

Schaltungsart
elektronische Leistungs­reduzierung

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Temperaturbereich (Betrieb)
-25..+35°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)

Leuchten­gehäuse
Aluminiumguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad

Montageart, Montageort
Aufsatz, auf dem Mast

Nennspannung
230..240V, 50/60Hz

Stoßspannungsfestigkeit
6kV 1,2/50µs

Anschluss­leitung
vormontiert, L= 5m

Durchmesser
690mm

Höhe
690mm

Gewicht
13,5kg

Mastzopf
Zopfmaß: 76mm

Lichtemission
0%

Bemessungslebensdauer
100000h (L95/B10) bei UT = 25°C

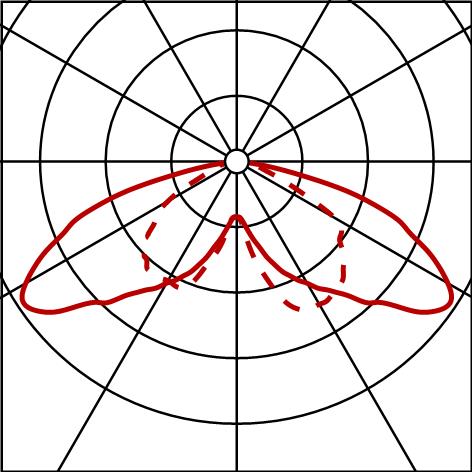

Lichttechnischer Prüfbefund / Planungsdaten

DL20
P100014,3040lm740,Plus
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA51283NR008

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
