5XA5305NF14H

Bestellnr.: 5XA5305NF14H
Artikel merkenArtikel merken

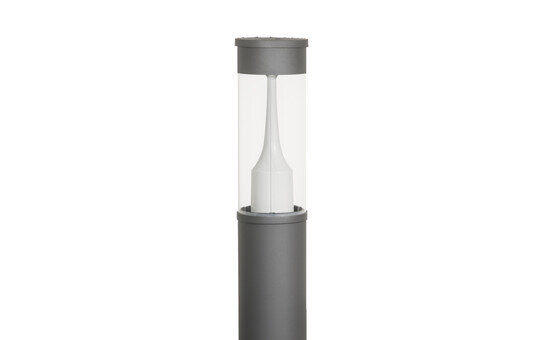

Bezeichnung Lichtstele
Produktname City-Light 400 iQ
Lampe LED
Bemessungs­lichtstrom 1510lm
Licht­ausbeute 128lm/W
Farb­temperatur 2700K
Farb­wiedergabe CRI > 70
PNenn 11,8W
PNenn Ende Lebensdauer 12,1W
PRed bei 50% Lichtstrom 6W
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 31,0kg

City-Light 400 iQ, Lichtstele, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, teilweise lackiert, Licht­verteilung: P100007, primäre Licht­charakteristik: asymmetrisch, Leuchtmittel: LED, Bemessungswerte: 1.510lm | 11,8W | 128lm/W (Beginn Lebensdauer); Ende Lebensdauer: 1.510lm | 12,1W; bei 50% Lichtstrom: 755lm | 6W | 125,8lm/W, Farb­temperatur: 2700K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 727, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 1.510lm | 11,8W | 128lm/W | 2.700K (Beginn Lebensdauer); Ende Lebensdauer: 12,1W, Vorschaltgerät: iQ Street-Remote, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Elektrischer Anschluss: Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig, Leuchten­gehäuse, zylindrisch, aus Alu-Strangpreßprofil, lackiert, SITECO eisenglimmer (DB 702S), Länge: 4.694mm, Durchmesser: 200mm, Modul 540 iQ-SR, verkehrsweiß matt (RAL 9016), Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Lichtstele
Produktname City-Light 400 iQ
Bestell-Nr. 5XA5305NF14H

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar, teilweise lackiert

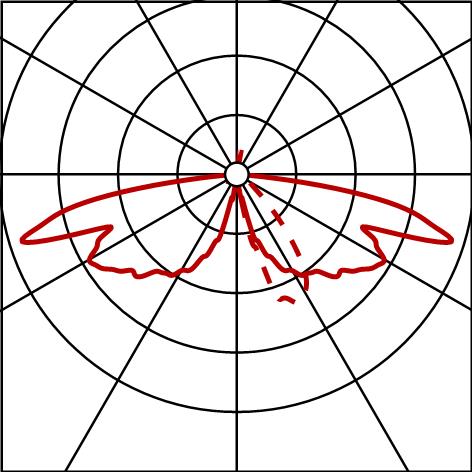

Licht­verteilung P100007
Abstrahlwinkel extrem breit strahlend
Symmetrie asymmetrisch strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 1510lm | 11,8W | 128lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1510lm | 12,1W;
bei 50% Lichtstrom: 755lm | 6W | 125,8lm/W
Farb­temperatur 2700K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 727
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 1510lm | 11,8W | 128lm/W | 2700K
Ende Lebensdauer
LE 1: 12,1W
weitere Lichteinstellungen möglich

Betriebsgerät

Vorschaltgerät EVG iQ
Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Alu-Strangpreßprofil, lackiert, SITECO eisenglimmer (DB 702S), zylindrisch
Modul 540 iQ-SR verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

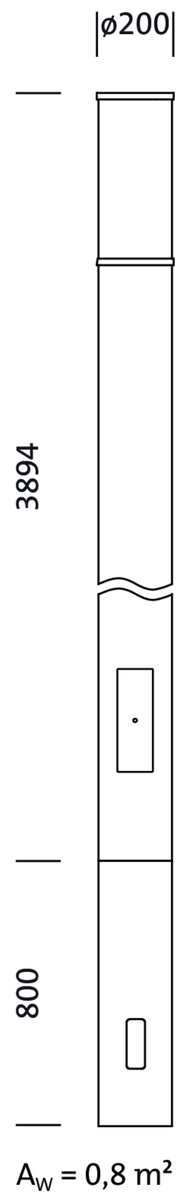

Abmessung, Gewicht

Länge 4694mm
Durchmesser 200mm
Gewicht 31,0kg

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Lichtstele

Produktname
City-Light 400 iQ

Bestell-Nr.
5XA5305NF14H

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar, teilweise lackiert

Licht­verteilung
P100007

Abstrahlwinkel
extrem breit strahlend

Symmetrie
asymmetrisch strahlend

Leuchtmittel
mit LED

Bemessungswerte
1510lm | 11,8W | 128lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1510lm | 12,1W;
bei 50% Lichtstrom: 755lm | 6W | 125,8lm/W

Farb­temperatur
2700K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
727

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 1510lm | 11,8W | 128lm/W | 2700K

Ende Lebensdauer

LE 1: 12,1W


weitere Lichteinstellungen möglich

Vorschaltgerät
EVG iQ

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Alu-Strangpreßprofil, lackiert, SITECO eisenglimmer (DB 702S), zylindrisch

Modul 540 iQ-SR
verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Anschluss
Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Länge
4694mm

Durchmesser
200mm

Gewicht
31,0kg

Bemessungslebensdauer
100000h bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

CL400iQ
Stele,P100007,1510lm727,SR
Bestückung: 1x LED
Bestellnr.: 5XA5305NF14H

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
