5XA5425EY14H000022

Bestellnr.: 5XA5425EY14H000022
Artikel merkenArtikel merken

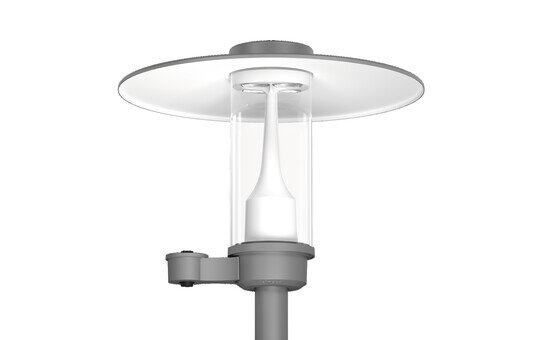

Bezeichnung Mastleuchte
Produktname Litepole 2 iQ
Lampe LED
Bemessungs­lichtstrom 1540lm
Licht­ausbeute 143,9lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 10,7W
PNenn Ende Lebensdauer 11,1W
PRed bei 50% Lichtstrom 5,6W
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 7,5kg

Litepole 2 iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: S120013, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Leuchtmittel: LED, Bemessungswerte: 1.540lm | 10,7W | 143,9lm/W (Beginn Lebensdauer); Ende Lebensdauer: 1.540lm | 11,1W; bei 50% Lichtstrom: 770lm | 5,6W | 137,5lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 1.540lm | 10,7W | 143,9lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 11,1W, Vorschaltgerät: iQ-Street Remote, D4i, Steuerung: optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Elektrischer Anschluss: Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig, Anschluss­leitung: vormontiert, Leitungslänge: 5,5m, Leitungsausprägung: H07RN-F, 5G 1,5mm², Belegung: L/N/E/LST, Leuchten­gehäuse-Oberteil, aus Aluminium, lackiert, SITECO eisenglimmer (DB 702S), Durchmesser: 750mm, Höhe: 590mm, für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß (RAL 9016), Smart Interface oben: Zhaga, Smart Interface unten: Zhaga, Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Litepole 2 iQ
Bestell-Nr. 5XA5425EY14H000022

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung S120013
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 1540lm | 10,7W | 143,9lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1540lm | 11,1W;
bei 50% Lichtstrom: 770lm | 5,6W | 137,5lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 1540lm | 10,7W | 143,9lm/W | 3000K
Ende Lebensdauer
LE 1: 11,1W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ-Street Remote, D4i
Smart Interface oben Zhaga
Smart Interface unten Zhaga
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Aluminium, lackiert, SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Modul 540 iQ-SR verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Anschluss­leitung vormontiert, L= 5,5m, H07RN-F, 5G 1,5mm², L/N/E/LST
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

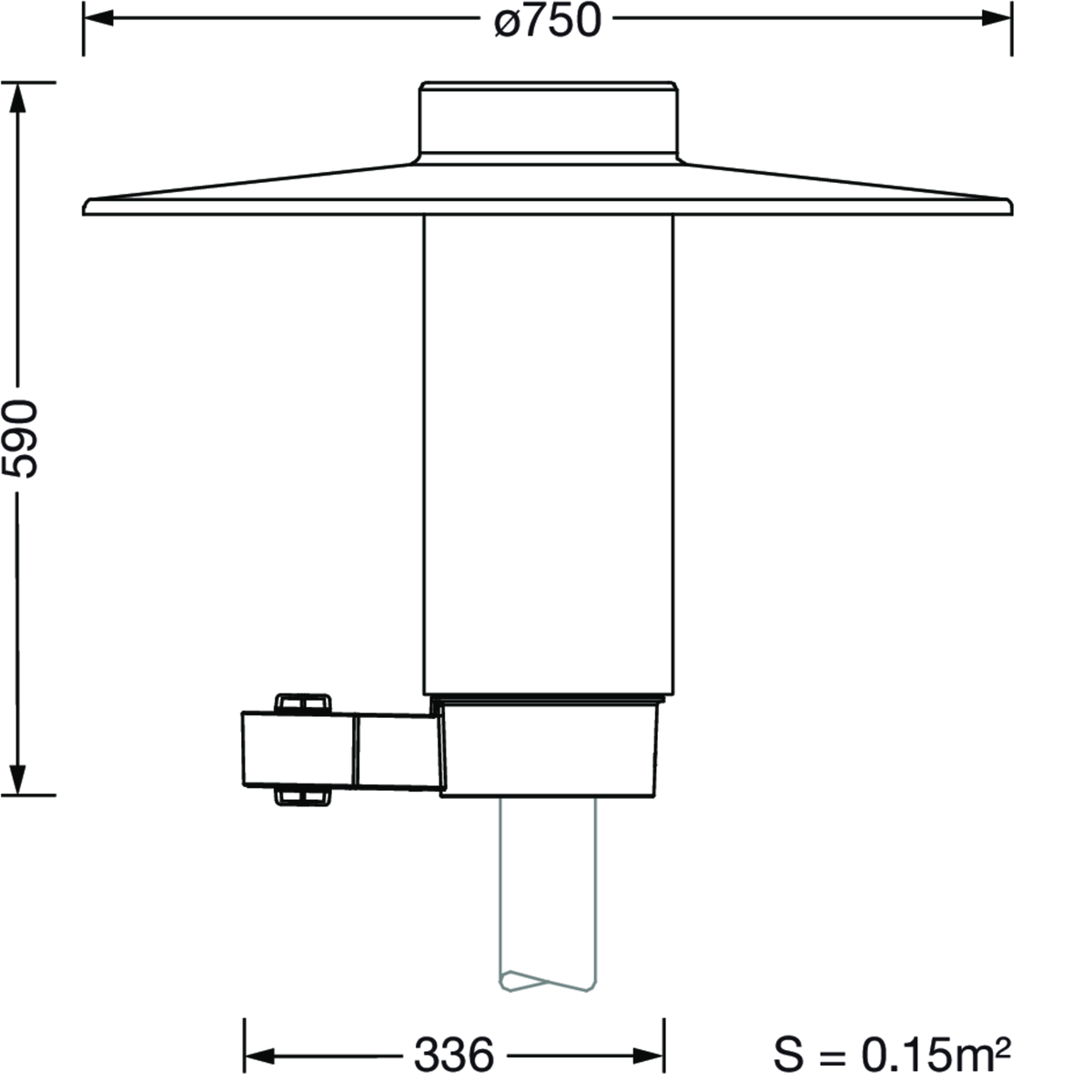

Abmessung, Gewicht

Durchmesser 750mm
Höhe 590mm
Gewicht 7,5kg
Mastzopf für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Litepole 2 iQ

Bestell-Nr.
5XA5425EY14H000022

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
S120013

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
1540lm | 10,7W | 143,9lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1540lm | 11,1W;
bei 50% Lichtstrom: 770lm | 5,6W | 137,5lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

Beginn Lebensdauer

LE 1: 100% | 1540lm | 10,7W | 143,9lm/W | 3000K

Ende Lebensdauer

LE 1: 11,1W


weitere Lichteinstellungen möglich

Ansteuerung
iQ-Street Remote, D4i

Smart Interface oben
Zhaga

Smart Interface unten
Zhaga

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Aluminium, lackiert, SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Modul 540 iQ-SR
verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig

Anschluss­leitung
vormontiert, L= 5,5m, H07RN-F, 5G 1,5mm², L/N/E/LST

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
750mm

Höhe
590mm

Gewicht
7,5kg

Mastzopf
für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission
< 3%

Bemessungslebensdauer
100000h bei UT = 25°C

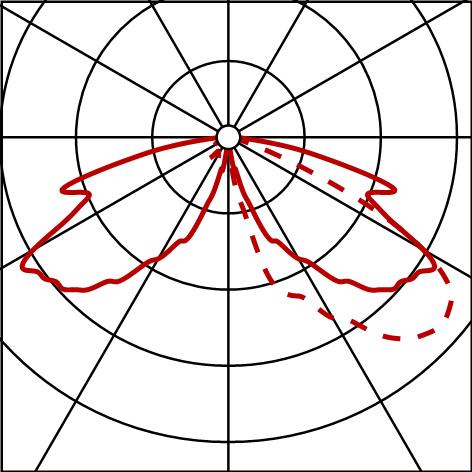

Lichttechnischer Prüfbefund / Planungsdaten

Litep2iQ
S120013,1540lm730,SR,D4i,ZoZu
Bestückung: 1x LED
Bestellnr.: 5XA5425EY14H000022

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
