51MX53SG4DW

Bestellnr.: 51MX53SG4DW
Artikel merkenArtikel merken

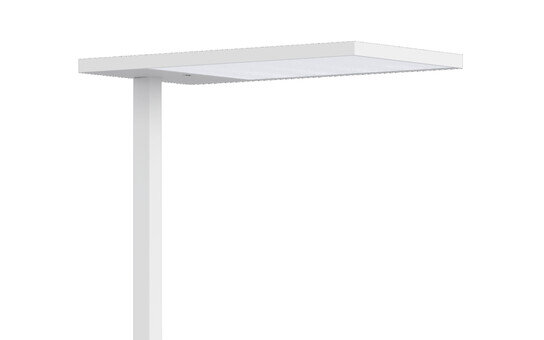

Bezeichnung Stehleuchte
Produktname Silica 21 Floor R
Lampe LED
Bemessungs­lichtstrom 15000lm
Licht­ausbeute 141lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 106,4W
Lebensdauer 50000h (L85) bei UT = 25°C
Schutzart IP20
Gewicht 15,1kg

Silica 21 Floor R, Stehleuchte, aus PMMA, primäre lichttechn. Abdeckung: Prismenscheibe, aus PMMA, BAP65 (L= 3000cd/m²), Lichtaustritt: indirekt/direkt strahlend, primäre Licht­charakteristik: symmetrisch, primäre lichttechn. Abdeckung: Abdeckscheibe, aus PMMA, Montageart: unmontiert, LED, Bemessungs­lichtstrom: 15.000lm, Licht­ausbeute: 141lm/W, Lichtfarbe: 840, Farb­temperatur: 4000K, Vorschaltgerät: DALI 2, tageslichtabhängige Steuerung, Netz­anschluss: 230V, AC, 50/60Hz, Anschluss­leitung beigelegt, Leitungslänge: 2,5m, Bemessungs­leistung: 106,4W, Lichtkopf, aus Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), Länge: 671mm, Breite: 371mm, Höhe: 2010mm, Standrohr, eckig, aus Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), Standfuß, aus Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016), Sensor-Modul PR3-S, lokale Steuerung - autarke standalone Sensorik, Ausstattung: Master, dimmbar, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, zul. Betriebsumgebungstemperatur: 0..+35°C, Norm: EN 50419, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Stehleuchte
Produktname Silica 21 Floor R
Bestell-Nr. 51MX53SG4DW

Komponente 1

Lichttechnik
Abdeckung Prismenscheibe
Abstrahlwinkel breit strahlend
Symmetrie symmetrisch
Lichtaustritt indirekt/direkt strahlend, 87:13
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung
Leuchtmittel mit LED
Bemessungs­lichtstrom 15000lm
Licht­ausbeute 141lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 106,4W
Zusatz mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät
Ansteuerung DALI 2, dimmbar
Schaltungsart tageslichtabhängige Steuerung

Komponente 2

Lichttechnik
Abdeckung Abdeckscheibe
Abstrahlwinkel breit strahlend

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Temperaturbereich (Betrieb) 0..+35°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Lichtkopf Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)
Farbangabe verkehrsweiß (RAL 9016)
Standrohr Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), eckig
Anzahl 1 Stück
Farbangabe verkehrsweiß (RAL 9016)
Standfuß Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016)
Anzahl 1 Stück
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Prismenscheibe aus PMMA
Abdeckung Abdeckscheibe aus PMMA

Montage

Montageart, Montageort unmontiert

Elektrischer Anschluss

Nennspannung 230V, 50/60Hz, AC
Anschluss­leitung beigelegt, L= 2,5m

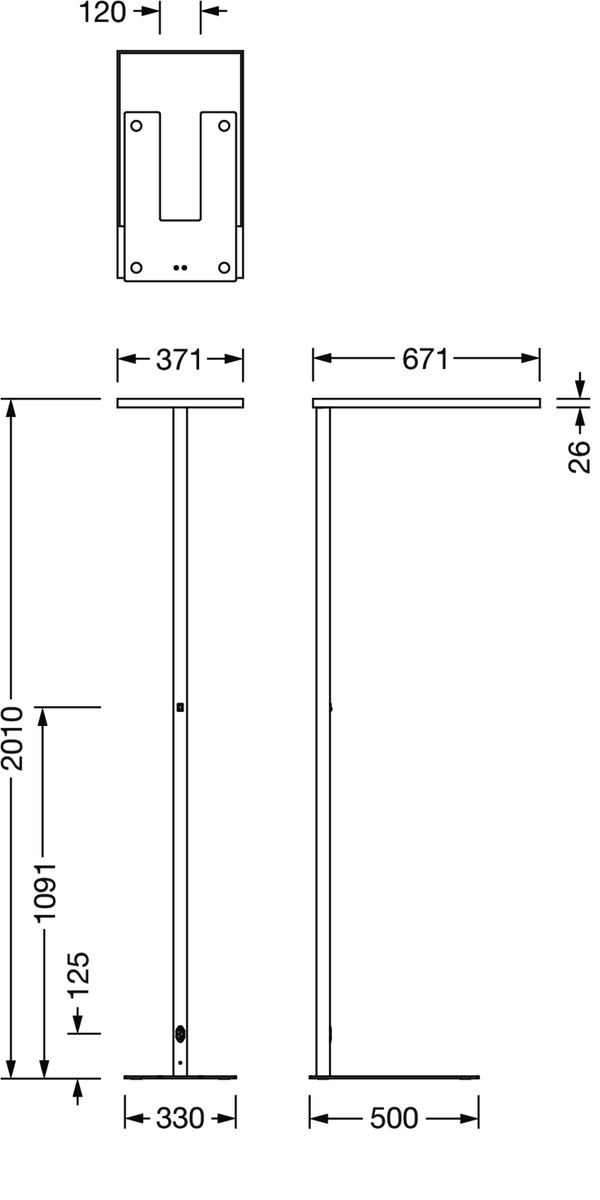

Abmessung, Gewicht

Länge 671mm
Breite 371mm
Höhe 2010mm
Gewicht 15,1kg

Lebensdauer

Bemessungslebensdauer 50000h (L85) bei UT = 25°C

Eingänge

1x PIR-Bewegungssensor
Anschluss PIR-Sensor (Passiv-Infrarot)
Erfassungswinkel 360°
Erfassungsbereich tangential max. 4x4m
Erfassungsbereich max. 2x 2m
Möglichkeit Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar
Besonderheit rechteckiger Erfassungsbereich

1x Lichtsensor
Beleuchtungsstärke 20..800lx (direkt am Sensor)

1x Taster
Anschluss IR-Empfänger
Möglichkeit EIN/AUS, dimmen, Sollwert-Speicherung für Direkt- und Indirektanteil

Ausgänge

1x LED rot/grün
Besonderheit zur Anzeige der Initialisierung

Produkttyp
Stehleuchte

Produktname
Silica 21 Floor R

Bestell-Nr.
51MX53SG4DW

Lichttechnik

Abdeckung
Prismenscheibe

Abstrahlwinkel
breit strahlend

Symmetrie
symmetrisch

Lichtaustritt
indirekt/direkt strahlend, 87:13

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Bestückung

Leuchtmittel
mit LED

Bemessungs­lichtstrom
15000lm

Licht­ausbeute
141lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
106,4W

Zusatz
mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät

Ansteuerung
DALI 2, dimmbar

Schaltungsart
tageslichtabhängige Steuerung

Lichttechnik

Abdeckung
Abdeckscheibe

Abstrahlwinkel
breit strahlend

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Temperaturbereich (Betrieb)
0..+35°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Lichtkopf
Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)

Farbangabe
verkehrsweiß (RAL 9016)

Standrohr
Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), eckig

Anzahl
1 Stück

Farbangabe
verkehrsweiß (RAL 9016)

Standfuß
Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016)

Anzahl
1 Stück

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Prismenscheibe aus PMMA

Abdeckung
Abdeckscheibe aus PMMA

Montageart, Montageort
unmontiert

Nennspannung
230V, 50/60Hz, AC

Anschluss­leitung
beigelegt, L= 2,5m

Länge
671mm

Breite
371mm

Höhe
2010mm

Gewicht
15,1kg

Bemessungslebensdauer
50000h (L85) bei UT = 25°C

1x PIR-Bewegungssensor

Anschluss
PIR-Sensor (Passiv-Infrarot)

Erfassungswinkel
360°

Erfassungsbereich
tangential max. 4x4m

Erfassungsbereich
max. 2x 2m

Möglichkeit
Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar

Besonderheit
rechteckiger Erfassungsbereich

1x Lichtsensor

Beleuchtungsstärke
20..800lx (direkt am Sensor)

1x Taster

Anschluss
IR-Empfänger

Möglichkeit
EIN/AUS, dimmen, Sollwert-Speicherung für Direkt- und Indirektanteil

1x LED rot/grün

Besonderheit
zur Anzeige der Initialisierung

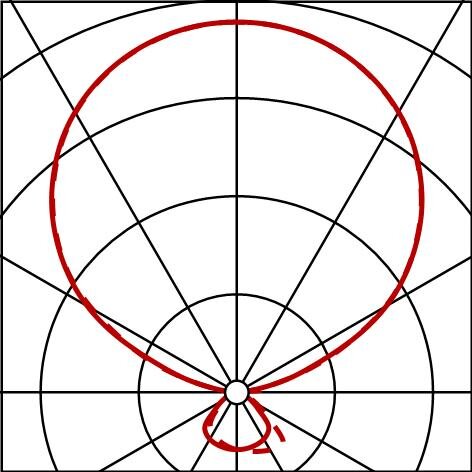

Lichttechnischer Prüfbefund / Planungsdaten

Sil21FL-R
15000lm840,DA2,PIR-Sens,ws
Bestückung: 1x LED
Bestellnr.: 51MX53SG4DW

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
