5MN238DLC0S

Bestellnr.: 5MN238DLC0S
Artikel merkenArtikel merken

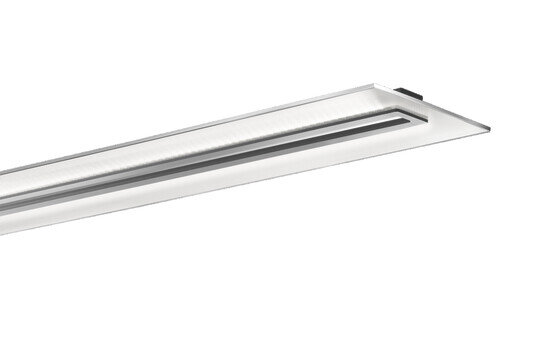

Bezeichnung Office-Leuchte
Produktname Vega 11
Lampe LED
Bemessungs­lichtstrom 4300lm
Licht­ausbeute 139lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 31W
Lebensdauer 50000h (L80/B50) bei UT = 25°C
Schutzart IP20
Gewicht 6,6kg

Vega 11, Office-Leuchte, primäre Lichtlenkung mit Prismenreflektor, aus PMMA, klare Prismenstruktur, BAP65 (L= 1500cd/m²), Lichtaustritt: direkt/indirekt strahlend, primäre Licht­charakteristik: symmetrisch, Montageart: abgehängte Montage, Anbau, LED, Bemessungs­lichtstrom: 4.300lm, Licht­ausbeute: 139lm/W, Lichtfarbe: 840, Farb­temperatur: 4000K, Vorschaltgerät: DALI, mit Klemme, 3+2polig, max. 2,5mm², Netz­anschluss: 230V, AC, 50Hz, Anschluss­leitung inklusiv, Leitungslänge: 1,5m, Bemessungs­leistung: 31W, Leuchten­gehäuse, rechteckig, abgerundet, aus Aluminium-Profil, eloxiert, weißaluminium (RAL 9006), Länge: 1.250mm, Breite: 350mm, Höhe: 43mm, Leuchten­gehäuse-Unterteil, aus Aluminium-Profil, eloxiert, weißaluminium (RAL 9006), aus PC, grau, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, zul. Betriebsumgebungstemperatur: 0..+35°C, Norm: EN 50419, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Office-Leuchte
Produktname Vega 11
Bestell-Nr. 5MN238DLC0S

Lichttechnik

Lichtlenkung Prismenreflektor aus PMMA, klare Prismenstruktur
Symmetrie symmetrisch

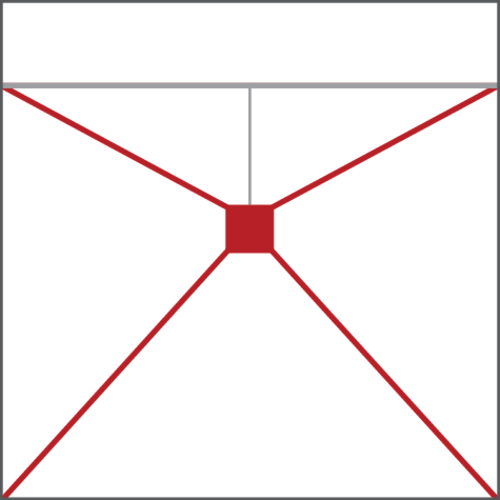

Lichtaustritt direkt/indirekt strahlend, 60:40
UGR Blickrichtung längs zur Leuchte ≤ 16
UGR Blickrichtung quer zur Leuchte ≤ 16

Bestückung

Leuchtmittel mit LED
Bemessungs­lichtstrom 4300lm
Licht­ausbeute 139lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 31W

Betriebsgerät

Vorschaltgerät EVG
Ansteuerung DALI

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Temperaturbereich (Betrieb) 0..+35°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Leuchten­gehäuse Aluminium-Profil, eloxiert, weißaluminium (RAL 9006), rechteckig, abgerundet
Farbangabe weißaluminium (RAL 9006)
Leuchten­gehäuse-Unterteil Aluminium-Profil, eloxiert, weißaluminium (RAL 9006)
Farbangabe weißaluminium (RAL 9006)
Farbangabe grau

Montage

Montageart, Montageort abgehängte Montage, Anbau
Montagehöhe 2..4m
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 3+2polig, max. 2,5mm²
Nennspannung 230V, 220..240V, 50Hz, AC
Anschluss­leitung inklusiv, L= 1,5m

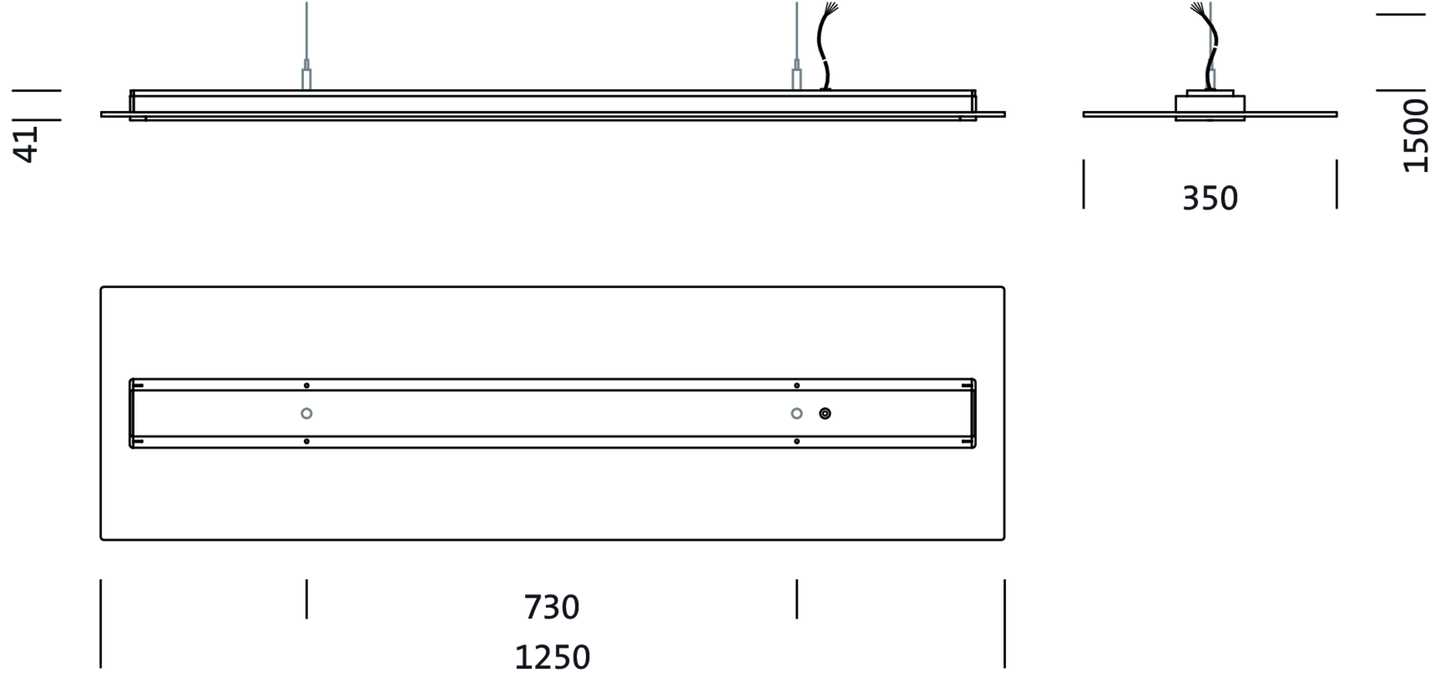

Abmessung, Gewicht

Länge 1250mm
Breite 350mm
Höhe 43mm
Gewicht 6,6kg

Lebensdauer

Bemessungslebensdauer 50000h (L80/B50) bei UT = 25°C

Ausgänge

1x DALI
Besonderheit DALI, Master-Funktion, broadcast-Adressierung, max. 32 DALI-EVG's

Produkttyp
Office-Leuchte

Produktname
Vega 11

Bestell-Nr.
5MN238DLC0S

Lichtlenkung
Prismenreflektor aus PMMA, klare Prismenstruktur

Symmetrie
symmetrisch

Lichtaustritt
direkt/indirekt strahlend, 60:40

UGR Blickrichtung längs zur Leuchte
≤ 16

UGR Blickrichtung quer zur Leuchte
≤ 16

Leuchtmittel
mit LED

Bemessungs­lichtstrom
4300lm

Licht­ausbeute
139lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
31W

Vorschaltgerät
EVG

Ansteuerung
DALI

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Temperaturbereich (Betrieb)
0..+35°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Leuchten­gehäuse
Aluminium-Profil, eloxiert, weißaluminium (RAL 9006), rechteckig, abgerundet

Farbangabe
weißaluminium (RAL 9006)

Leuchten­gehäuse-Unterteil
Aluminium-Profil, eloxiert, weißaluminium (RAL 9006)

Farbangabe
weißaluminium (RAL 9006)

Farbangabe
grau

Montageart, Montageort
abgehängte Montage, Anbau

Montagehöhe
2..4m

Anordnung
Einzelanordnung

Anschluss
Klemme, 3+2polig, max. 2,5mm²

Nennspannung
230V, 220..240V, 50Hz, AC

Anschluss­leitung
inklusiv, L= 1,5m

Länge
1250mm

Breite
350mm

Höhe
43mm

Gewicht
6,6kg

Bemessungslebensdauer
50000h (L80/B50) bei UT = 25°C

1x DALI

Besonderheit
DALI, Master-Funktion, broadcast-Adressierung, max. 32 DALI-EVG's

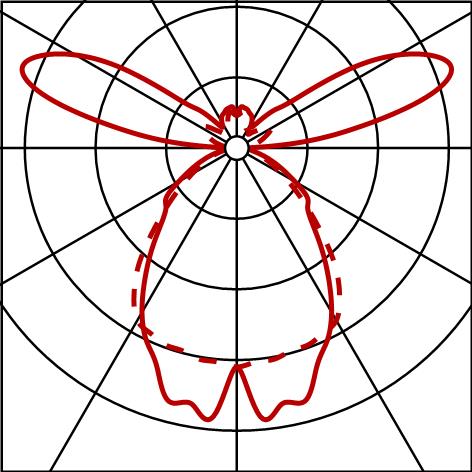

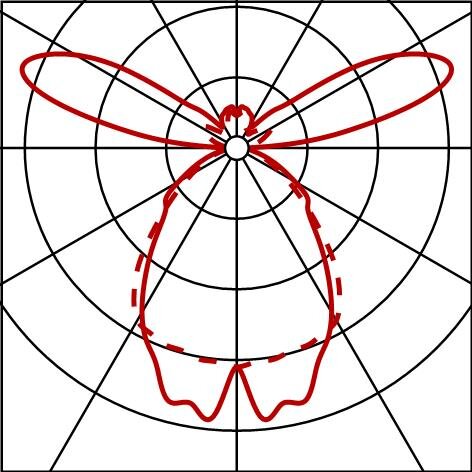

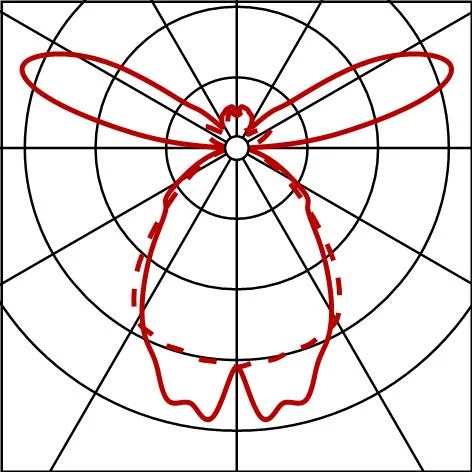

Lichttechnischer Prüfbefund / Planungsdaten

Vega 11
Office-Leuchte, weißaluminium (RAL 9006), DALI, 4300lm, 840, 1250x350mm, Anschluss: Klemme
Bestückung: 1x LED 4000K / CRI >= 80
Bestellnr.: 5MN238DLC0S

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

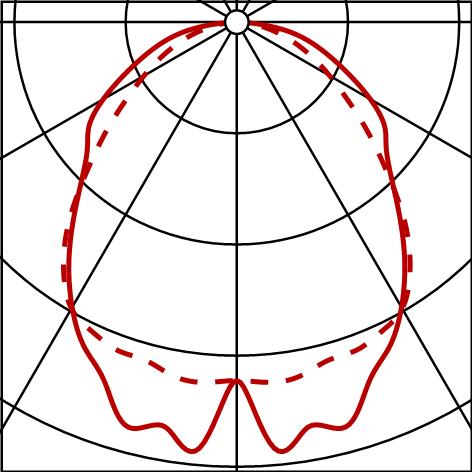

Produktvarianten/Zubehör
