5XA1565E1V108

Bestellnr.: 5XA1565E1V108
Artikel merkenArtikel merken

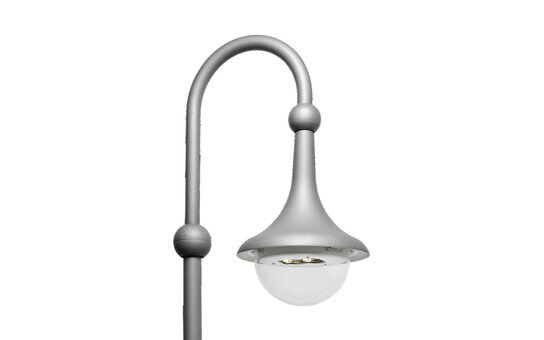

Bezeichnung Mastleuchte
Produktname Große Glocke iQ
Bemessungs­lichtstrom 5180lm
Licht­ausbeute 151lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 34
PNenn Ende Lebensdauer 38
PRed bei 50% Lichtstrom 16
Lebensdauer 80000h (L96/B10) bei UT = 25°C
Schutzart IP54
Schlag­festigkeit IK08
Gewicht 7,9kg

Große Glocke iQ, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, primäre lichttechn. Abdeckung: Abdeckwanne, aus PMMA, klar, Licht­verteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: abgehängte Montage, High Power LED, Bemessungs­lichtstrom: 5.180lm, Licht­ausbeute: 151lm/W, Lichtfarbe: 730, Farb­temperatur: 3000K, Vorschaltgerät: iQ-Street Remote, D4i mit Leistungs­reduzierung, Steuerung: optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, Netz­anschluss: 230..240V, AC, 50/60Hz, Beginn der Lebensdauer: 34W, Ende der Lebensdauer: 38W, Reduzierung: 16W, Leuchten­gehäuse, glockenförmig, aus Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), Mastbogen bitte separat bestellen, Durchmesser: 530mm, Höhe: 695mm, Lichtpunkthöhe: 4..6m, Smart Interface oben, Schutzart (gesamt): IP54, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK08, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Große Glocke iQ
Bestell-Nr. 5XA1565E1V108

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet
Abdeckung Abdeckwanne, klar
Licht­verteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED
Bemessungs­lichtstrom 5180lm
Licht­ausbeute 151lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 34
Bemessungs­leistung Ende Lebensdauer 38
Bemessungs­leistung bei 50% Lichtstrom 16

Betriebsgerät

Ansteuerung iQ-Street Remote, D4i mit Leistungs­reduzierung, Smart Interface oben
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP54
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen
Farbangabe SITECO eisenglimmer (DB 702S)
Abdeckung Abdeckwanne aus PMMA

Montage

Montageart, Montageort abgehängte Montage, am Bogen

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

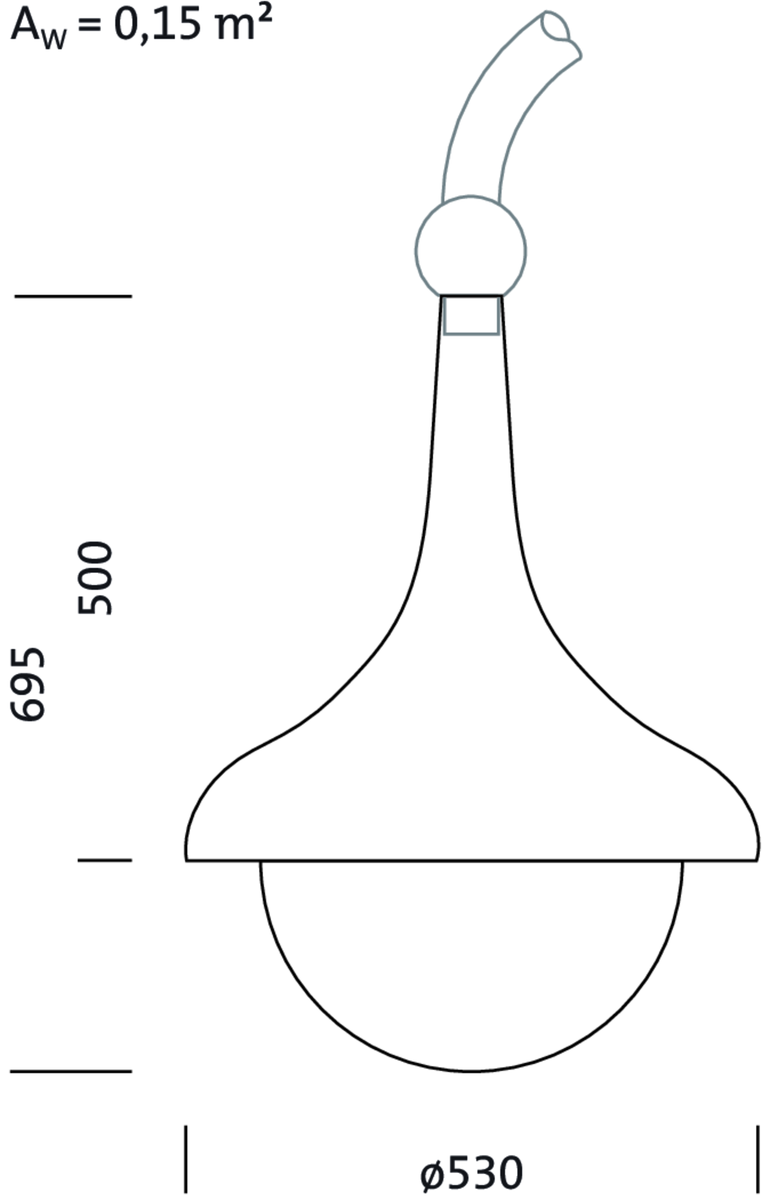

Abmessung, Gewicht

Durchmesser 530mm
Höhe 695mm
Gewicht 7,9kg

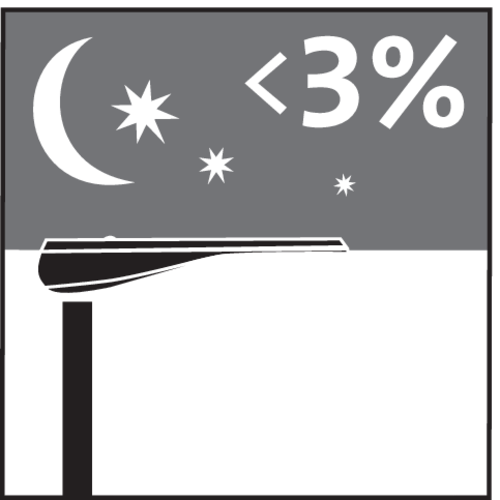

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 80000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Große Glocke iQ

Bestell-Nr.
5XA1565E1V108

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet

Abdeckung
Abdeckwanne, klar

Licht­verteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED

Bemessungs­lichtstrom
5180lm

Licht­ausbeute
151lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
34

Bemessungs­leistung Ende Lebensdauer
38

Bemessungs­leistung bei 50% Lichtstrom
16

Ansteuerung
iQ-Street Remote, D4i mit Leistungs­reduzierung, Smart Interface oben

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP54

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen

Farbangabe
SITECO eisenglimmer (DB 702S)

Abdeckung
Abdeckwanne aus PMMA

Montageart, Montageort
abgehängte Montage, am Bogen

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
530mm

Höhe
695mm

Gewicht
7,9kg

Lichtemission
< 3%

Bemessungslebensdauer
80000h (L96/B10) bei UT = 25°C

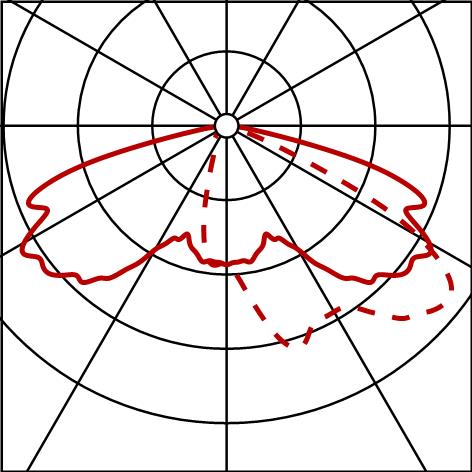

Lichttechnischer Prüfbefund / Planungsdaten

GrGlockeiQ
ST1.2a,5180lm730,SR,D4i,LST
Bestückung: 1x LED
Bestellnr.: 5XA1565E1V108

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

GrGlockeiQ
Bestückung: 1x LED
Bestellnr.: 5XA1565E1V108

Blende
Bestellnr.: 5NA15600XB1

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
