5XA248C31F08NE

Bestellnr.: 5XA248C31F08NE
Artikel merkenArtikel merken

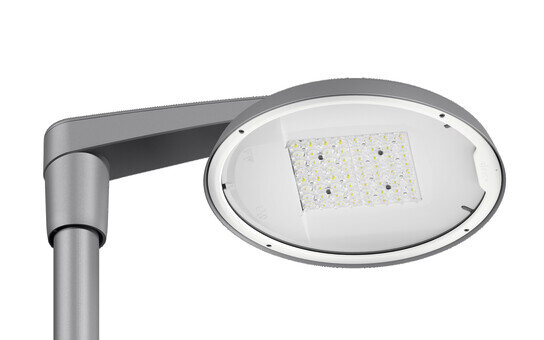

Bezeichnung Mastleuchte
Produktname DL 50 iQ mini
Lampe LED
Bemessungs­lichtstrom 19270lm
Licht­ausbeute 158,2lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 121,8W
PNenn Ende Lebensdauer 133,7W
PRed bei 50% Lichtstrom 55,1W
Lebensdauer 100000h (L90/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 12,2kg

DL 50 iQ mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: S080002, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Ansatz, Aufsatz, Leuchtmittel: LED, Bemessungswerte: 19.270lm | 121,8W | 158,2lm/W (Beginn Lebensdauer); Ende Lebensdauer: 19.270lm | 133,7W; bei 50% Lichtstrom: 9.635lm | 55,1W | 174,9lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 19.270lm | 121,8W | 158,2lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 133,7W, Vorschaltgerät: iQ Street-Remote, Steuerung: optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Anschluss­leitung: vormontiert, Leitungslänge: 10,5m, Leitungsausprägung: H07RN-F, 5x 1,5mm², Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen, Durchmesser: 500mm, Höhe: 115mm, bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK08, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -25..+40°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL 50 iQ mini
Bestell-Nr. 5XA248C31F08NE

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung S080002
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 19270lm | 121,8W | 158,2lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 19270lm | 133,7W;
bei 50% Lichtstrom: 9635lm | 55,1W | 174,9lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 19270lm | 121,8W | 158,2lm/W | 3000K
Ende Lebensdauer
LE 1: 133,7W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Temperaturbereich (Betrieb) -25..+40°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss­leitung vormontiert, L= 10,5m, H07RN-F, 5x 1,5mm²
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Abmessung, Gewicht

Durchmesser 500mm
Höhe 115mm
Gewicht 12,2kg
Mastzopf bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L90/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL 50 iQ mini

Bestell-Nr.
5XA248C31F08NE

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
S080002

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
19270lm | 121,8W | 158,2lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 19270lm | 133,7W;
bei 50% Lichtstrom: 9635lm | 55,1W | 174,9lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 19270lm | 121,8W | 158,2lm/W | 3000K

Ende Lebensdauer

LE 1: 133,7W


weitere Lichteinstellungen möglich

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Temperaturbereich (Betrieb)
-25..+40°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Anschluss­leitung
vormontiert, L= 10,5m, H07RN-F, 5x 1,5mm²

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
500mm

Höhe
115mm

Gewicht
12,2kg

Mastzopf
bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L90/B10) bei UT = 25°C

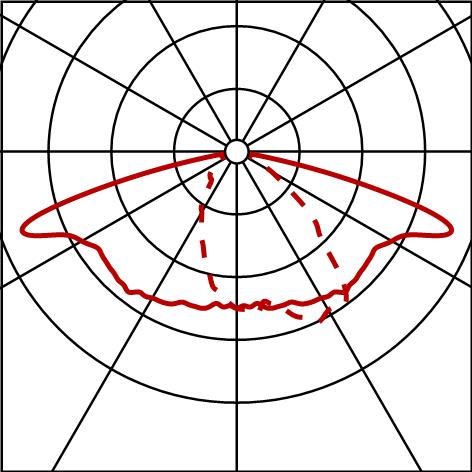

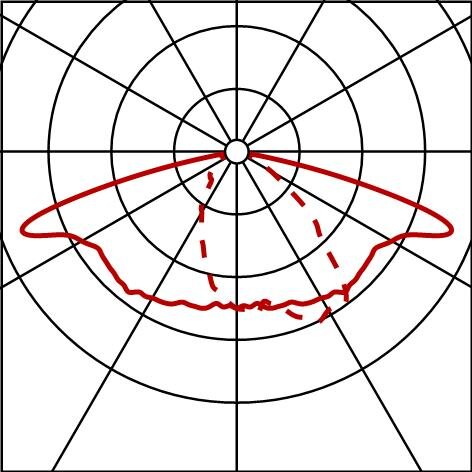

Lichttechnischer Prüfbefund / Planungsdaten

DL50iQmn
S080002,19270lm730,SR
Bestückung: 1x LED
Bestellnr.: 5XA248C31F08NE

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
