5XA5235KF14H

Bestellnr.: 5XA5235KF14H
Artikel merkenArtikel merken

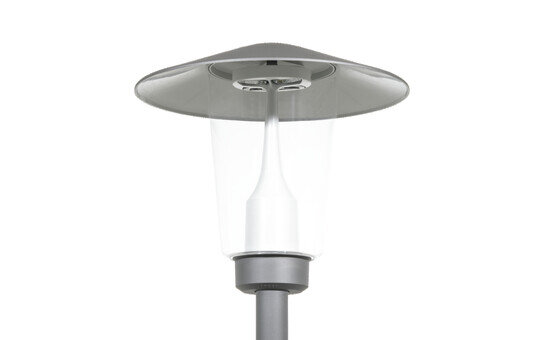

Bezeichnung Mastleuchte
Produktname Pilzleuchte iQ
Lampe LED
Bemessungs­lichtstrom 1550lm
Licht­ausbeute 155lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn 10W
PNenn Ende Lebensdauer 10,4W
PRed bei 50% Lichtstrom 5,3W
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 7,0kg

Pilzleuchte iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: S120002, Abstrahlwinkel primär: breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Leuchtmittel: LED, Bemessungswerte: 1.550lm | 10W | 155lm/W (Beginn Lebensdauer); Ende Lebensdauer: 1.550lm | 10,4W; bei 50% Lichtstrom: 775lm | 5,3W | 146,2lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 1.550lm | 10W | 155lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 10,4W, Vorschaltgerät: iQ Street-Remote, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Elektrischer Anschluss: Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig, Leuchten­gehäuse-Oberteil, aus Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), Durchmesser: 650mm, Höhe: 586mm, für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß matt (RAL 9016), Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Pilzleuchte iQ
Bestell-Nr. 5XA5235KF14H

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung S120002
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 1550lm | 10W | 155lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1550lm | 10,4W;
bei 50% Lichtstrom: 775lm | 5,3W | 146,2lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 1550lm | 10W | 155lm/W | 4000K
Ende Lebensdauer
LE 1: 10,4W
weitere Lichteinstellungen möglich

Betriebsgerät

Vorschaltgerät EVG iQ
Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Modul 540 iQ-SR verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

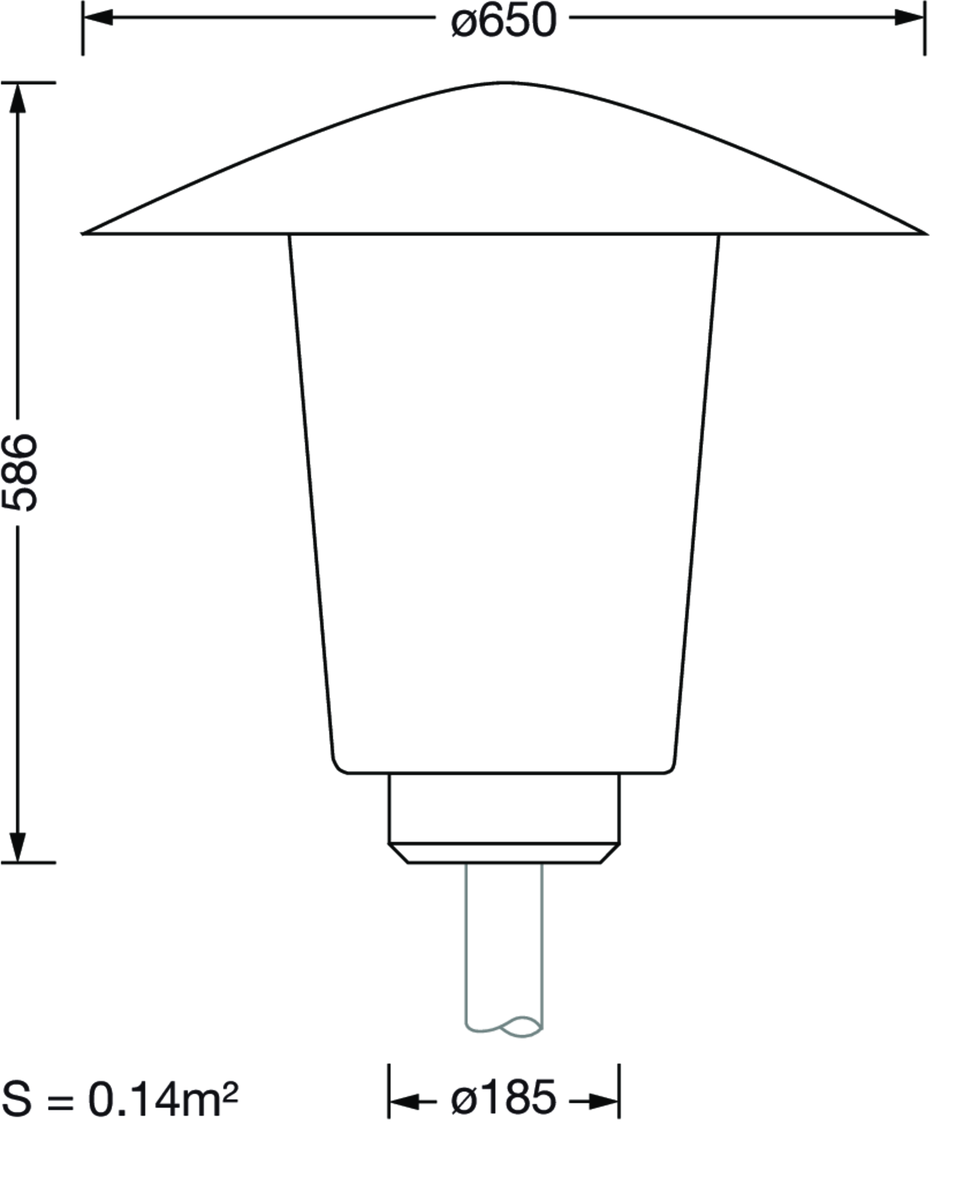

Abmessung, Gewicht

Durchmesser 650mm
Höhe 586mm
Gewicht 7,0kg
Mastzopf für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

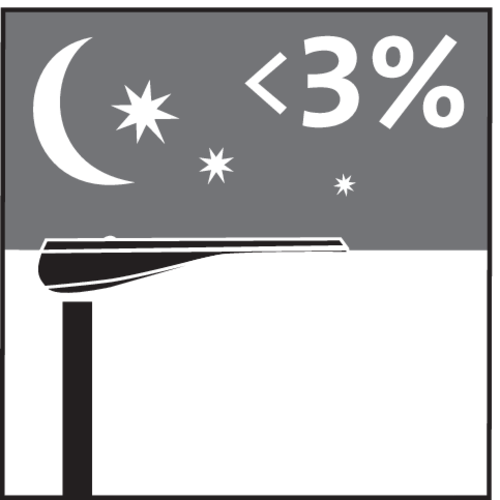

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Pilzleuchte iQ

Bestell-Nr.
5XA5235KF14H

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
S120002

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
1550lm | 10W | 155lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1550lm | 10,4W;
bei 50% Lichtstrom: 775lm | 5,3W | 146,2lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 1550lm | 10W | 155lm/W | 4000K

Ende Lebensdauer

LE 1: 10,4W


weitere Lichteinstellungen möglich

Vorschaltgerät
EVG iQ

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Modul 540 iQ-SR
verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
650mm

Höhe
586mm

Gewicht
7,0kg

Mastzopf
für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission
< 3%

Bemessungslebensdauer
100000h bei UT = 25°C

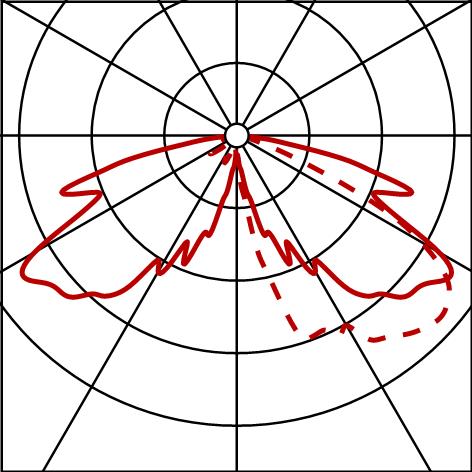

Lichttechnischer Prüfbefund / Planungsdaten

PilziQ
S120002,1550lm740,SR
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

Blende
Bestellnr.: 5XA54000XBL

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

Blende
Bestellnr.: 5XA54000XBS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

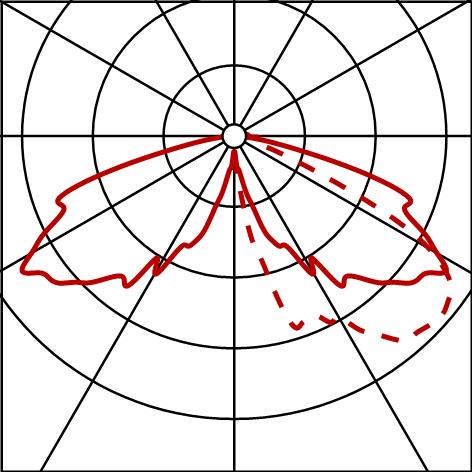

Blende
Bestellnr.: 5XA54000XBXL

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

Spreader-Element
Bestellnr.: 5XA54000XS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

Spreader-Element
Bestellnr.: 5XA54000XSA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

PilziQ
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA5235KF14H

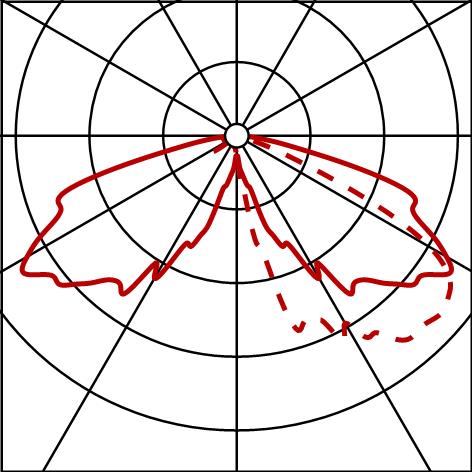

Dekor-Ring
Bestellnr.: 5XA54001XS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
