5XA5565EU14H000022

Bestellnr.: 5XA5565EU14H000022
Artikel merkenArtikel merken

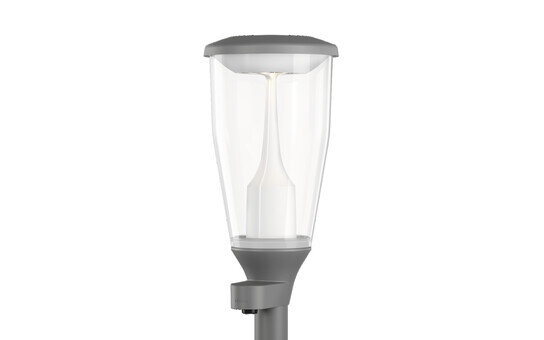

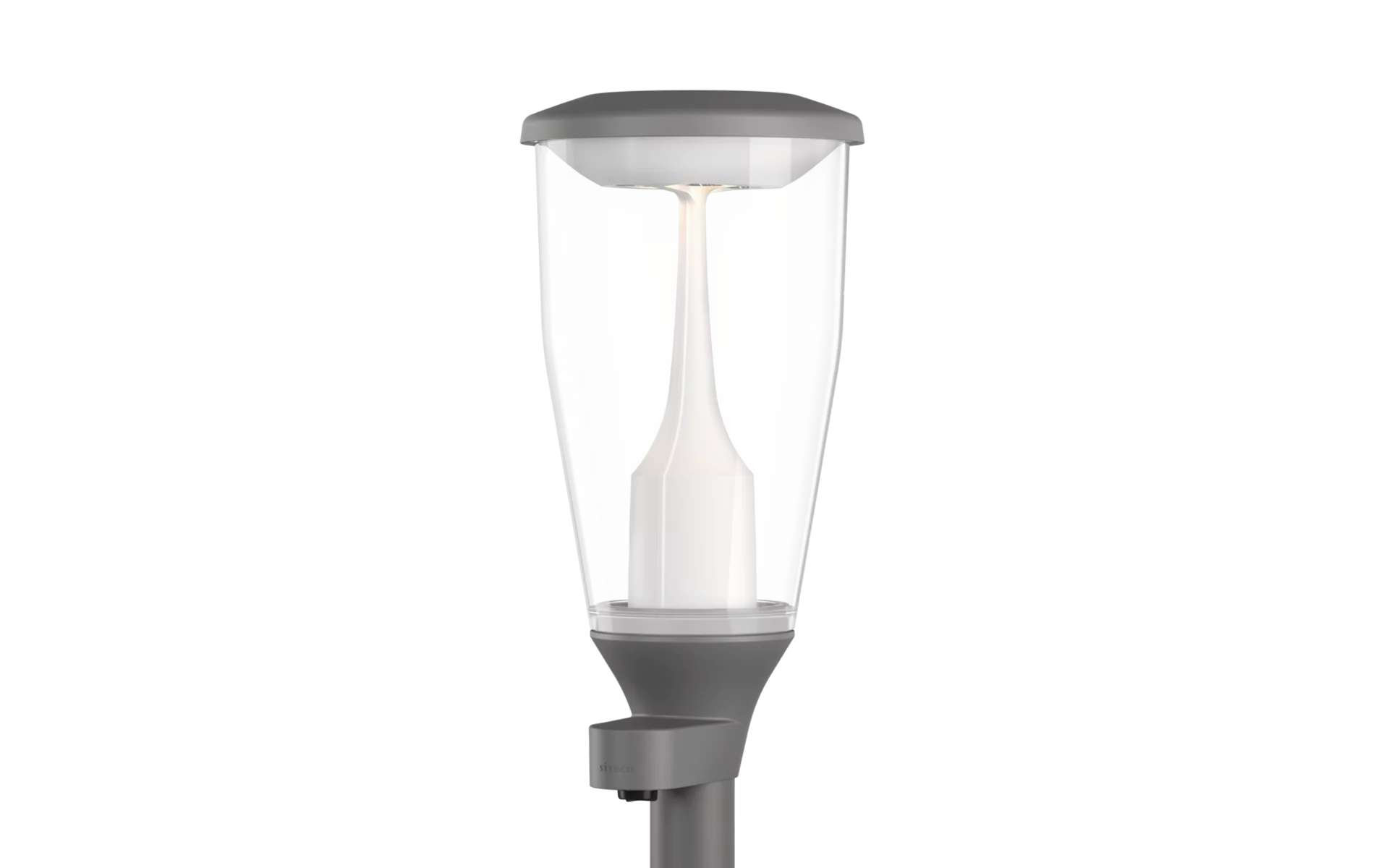

Bezeichnung Mastleuchte
Produktname DL 11 iQ
Lampe LED
Bemessungs­lichtstrom 1560lm
Licht­ausbeute 146lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 11
PNenn Ende Lebensdauer 11
PRed bei 50% Lichtstrom 6
Lebensdauer 100000h bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK07
Gewicht 9,5kg

DL 11 iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, LED, High Power LED, Bemessungs­lichtstrom: 1.560lm, Licht­ausbeute: 146lm/W, Lichtfarbe: 730, Farb­temperatur: 3000K, Vorschaltgerät: iQ-Street Remote, D4i mit Leistungs­reduzierung, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Netz­anschluss: 220..240V, AC, 50/60Hz, Anschluss­leitung vormontiert, Leitungslänge: 5,5m, Beginn der Lebensdauer: 11W, Ende der Lebensdauer: 11W, Reduzierung: 6W, Leuchten­gehäuse-Oberteil, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Zopfmaß: 60mm (Aufsatz), Lichtpunkthöhe: 3..5m, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß (RAL 9016), Ausstattung: Standard, Smart Interface unten, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK07, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL 11 iQ
Bestell-Nr. 5XA5565EU14H000022

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 1560lm
Licht­ausbeute 146lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 11
Bemessungs­leistung Ende Lebensdauer 11
Bemessungs­leistung bei 50% Lichtstrom 6

Betriebsgerät

Ansteuerung iQ-Street Remote, D4i mit Leistungs­reduzierung, Smart Interface unten
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK07
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschluss­leitung vormontiert, L= 5,5m

Abmessung, Gewicht

Gewicht 9,5kg

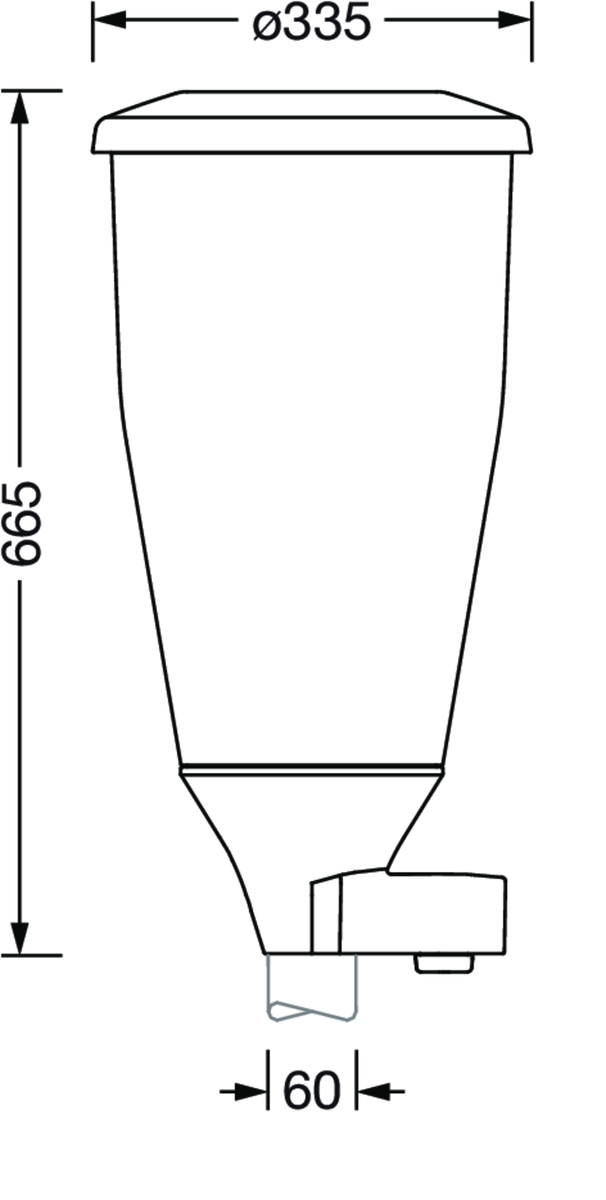

Mastzopf Zopfmaß: 60mm

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL 11 iQ

Bestell-Nr.
5XA5565EU14H000022

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
1560lm

Licht­ausbeute
146lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
11

Bemessungs­leistung Ende Lebensdauer
11

Bemessungs­leistung bei 50% Lichtstrom
6

Ansteuerung
iQ-Street Remote, D4i mit Leistungs­reduzierung, Smart Interface unten

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK07

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse-Oberteil
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschluss­leitung
vormontiert, L= 5,5m

Gewicht
9,5kg

Mastzopf
Zopfmaß: 60mm

Bemessungslebensdauer
100000h bei UT = 25°C

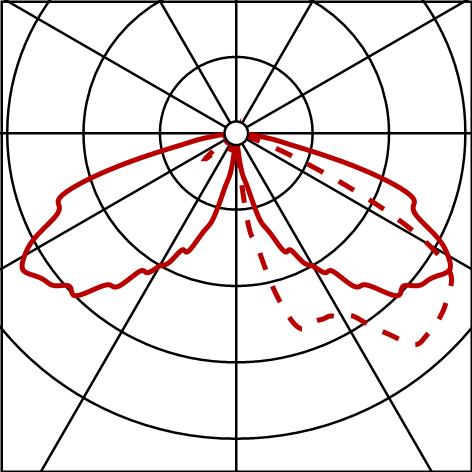

Lichttechnischer Prüfbefund / Planungsdaten

DL11iQ
ST1.2a,1560lm730,SR,D4i,LST,SIu
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

DL11iQ
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

Blende
Bestellnr.: 5XA54000XBL

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

DL11iQ
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

Blende
Bestellnr.: 5XA54000XBS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

DL11iQ
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

Blende

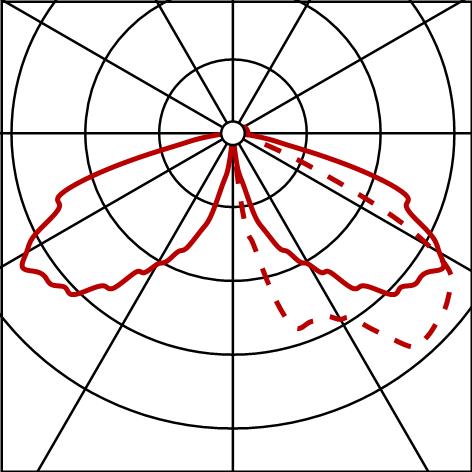

Bestellnr.: 5XA54000XBXL

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

DL11iQ
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

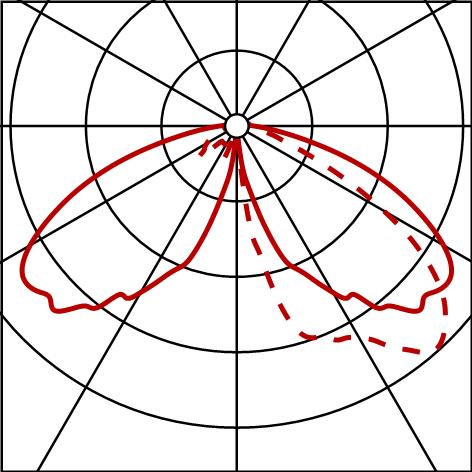

Spreader-Element
Bestellnr.: 5XA54000XS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

DL11iQ
Bestückung: 1x LED
Bestellnr.: 5XA5565EU14H000022

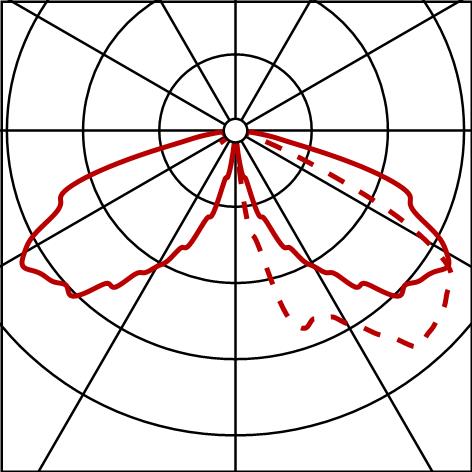

Dekor-Ring
Bestellnr.: 5XA54001XS

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
