5XA7764A4A1A

Bestellnr.: 5XA7764A4A1A
Artikel merkenArtikel merken

Bezeichnung Fluter

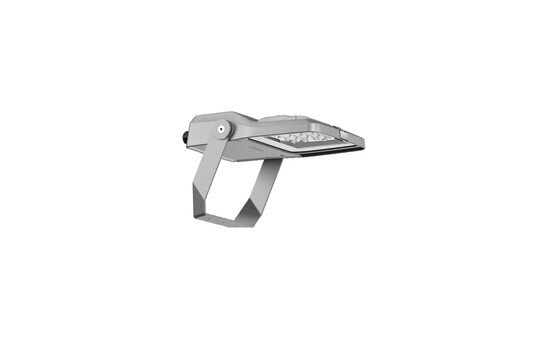

Produktname Floodlight FL 21 micro
Lampe LED
Bemessungs­lichtstrom 3180lm
Licht­ausbeute 133,1lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn 23,9W
PNenn Ende Lebensdauer 24,5W
PRed bei 50% Lichtstrom 11,8W
Lebensdauer 100000h (L97/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK07
Gewicht 3,3kg

Floodlight FL 21 micro, Fluter, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Schutzscheibe, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: A430002, Lichtaustritt: direkt strahlend, Montageart: Anbau, Leuchtmittel: LED, Bemessungswerte: 3.180lm | 23,9W | 133,1lm/W (Beginn Lebensdauer); Ende Lebensdauer: 3.180lm | 24,5W; bei 50% Lichtstrom: 1.587lm | 11,8W | 134,5lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 3.180lm | 23,9W | 133,1lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 24,5W, Vorschaltgerät: DALI 2, Steuerung: Voreinstellung: Dimmkennlinie linear, Über­hitzungs­schutz, Leistungs­reduzierung, Konstantlichtstrom-Steuerung, flexible Licht­strom­parametrierung, Netz­anschluss: 220..240V, AC/DC, 0/50..60Hz, Stoßspannungsfestigkeit: 10kV 1,2/50µs, Elektrischer Anschluss: Klemme, 6polig, max. 1,5mm², eindrähtig, feindrähtig, Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig, Dichtung zerstörungsfrei tauschbar, Tragbügel, aus Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schutzzeichen: D, Schlag­festigkeit: IK07, zul. Betriebsumgebungstemperatur: -40..+40°C, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, Norm: DIN EN 12944, LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Fluter
Produktname Floodlight FL 21 micro
Bestell-Nr. 5XA7764A4A1A

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Schutzscheibe, klar

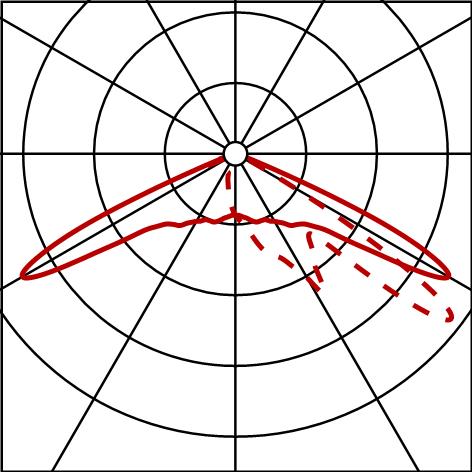

Licht­verteilung A430002

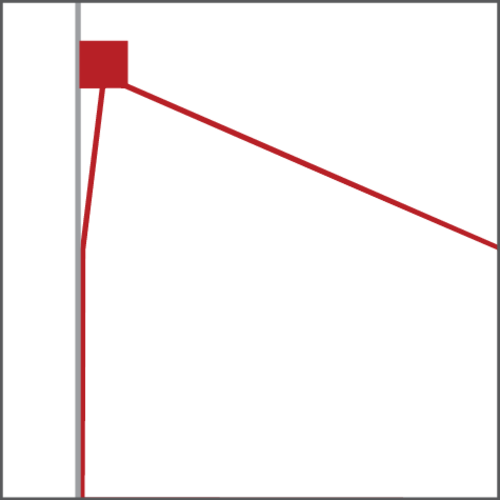

Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 3180lm | 23,9W | 133,1lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3180lm | 24,5W;
bei 50% Lichtstrom: 1587lm | 11,8W | 134,5lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
Zusatz Lichtstrom bei DC Betrieb auf ca. 15% reduziert

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 3180lm | 23,9W | 133,1lm/W | 4000K
Ende Lebensdauer
LE 1: 24,5W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung DALI 2
Ausstattung Über­hitzungs­schutz, Leistungs­reduzierung, Konstantlichtstrom-Steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK07
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+40°C
Zusatz LABS-Konformität geprüft gemäß VDMA 24364:2018-05
Norm DIN EN 12944
Korrosionsschutz Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar
Tragbügel Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S)
Abdeckung Schutzscheibe aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Anbau, am Tragwerk, an der Traverse
Anordnung Einzelanordnung
Zusatz mit Tragbügel

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 1,5mm², eindrähtig, feindrähtig
Nennspannung 220..240V, 0/50..60Hz, AC/DC
Stoßspannungsfestigkeit 10kV 1,2/50µs

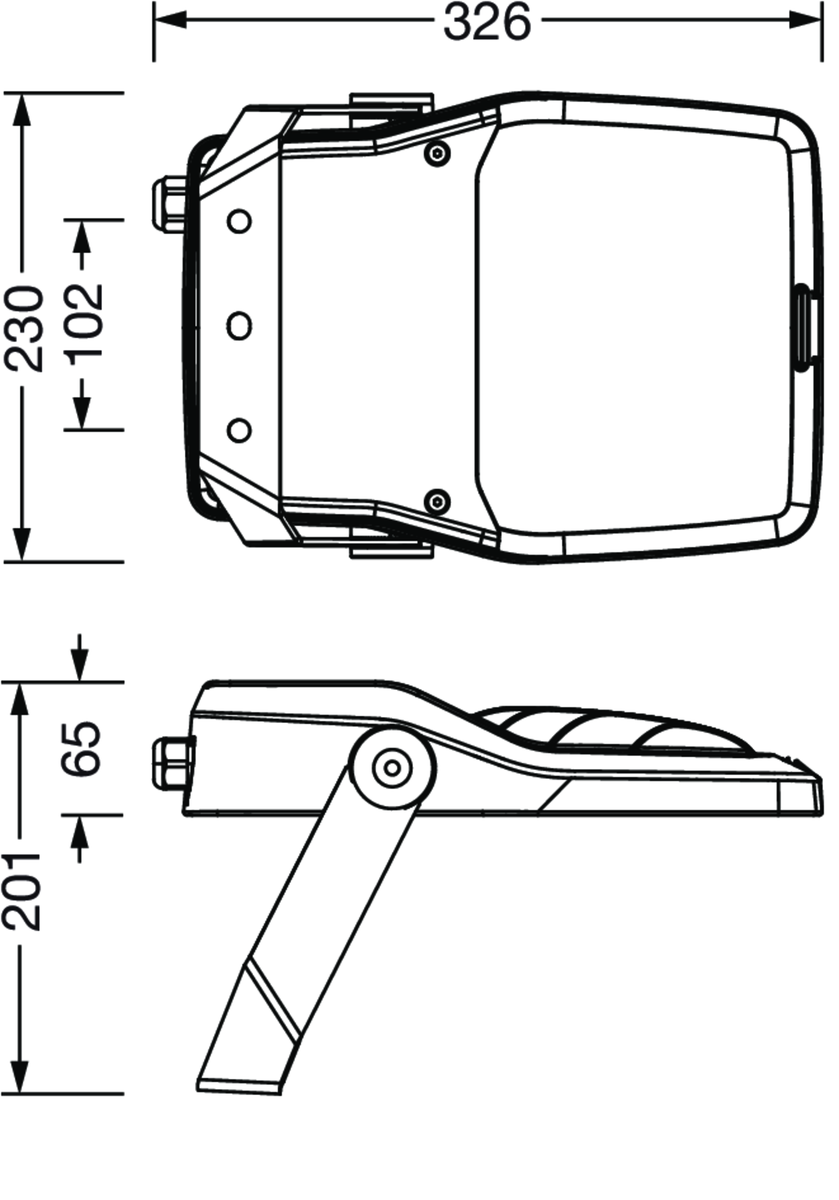

Abmessung, Gewicht

Gewicht 3,3kg

Lebensdauer

Bemessungslebensdauer 100000h (L97/B10) bei UT = 25°C

Produkttyp
Fluter

Produktname
Floodlight FL 21 micro

Bestell-Nr.
5XA7764A4A1A

Lichtlenkung
Linse aus PMMA

Abdeckung
Schutzscheibe, klar

Licht­verteilung
A430002

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
3180lm | 23,9W | 133,1lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3180lm | 24,5W;
bei 50% Lichtstrom: 1587lm | 11,8W | 134,5lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

Zusatz
Lichtstrom bei DC Betrieb auf ca. 15% reduziert

Beginn Lebensdauer

LE 1: 100% | 3180lm | 23,9W | 133,1lm/W | 4000K

Ende Lebensdauer

LE 1: 24,5W


weitere Lichteinstellungen möglich

Ansteuerung
DALI 2

Ausstattung
Über­hitzungs­schutz, Leistungs­reduzierung, Konstantlichtstrom-Steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK07

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+40°C

Zusatz
LABS-Konformität geprüft gemäß VDMA 24364:2018-05

Norm
DIN EN 12944

Korrosionsschutz
Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar

Tragbügel
Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S)

Abdeckung
Schutzscheibe aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Anbau, am Tragwerk, an der Traverse

Anordnung
Einzelanordnung

Zusatz
mit Tragbügel

Anschluss
Klemme, 6polig, max. 1,5mm², eindrähtig, feindrähtig

Nennspannung
220..240V, 0/50..60Hz, AC/DC

Stoßspannungsfestigkeit
10kV 1,2/50µs

Gewicht
3,3kg

Bemessungslebensdauer
100000h (L97/B10) bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

Floodlight FL 21 micro
LED, direkt strahlend, Anbau, am Tragwerk, an der Traverse
Bestückung: LED 4000K / CRI >= 70
Bestellnr.: 5XA7764A4A1A

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
