5XC2C41E08FE

Bestellnr.: 5XC2C41E08FE
Artikel merkenArtikel merken

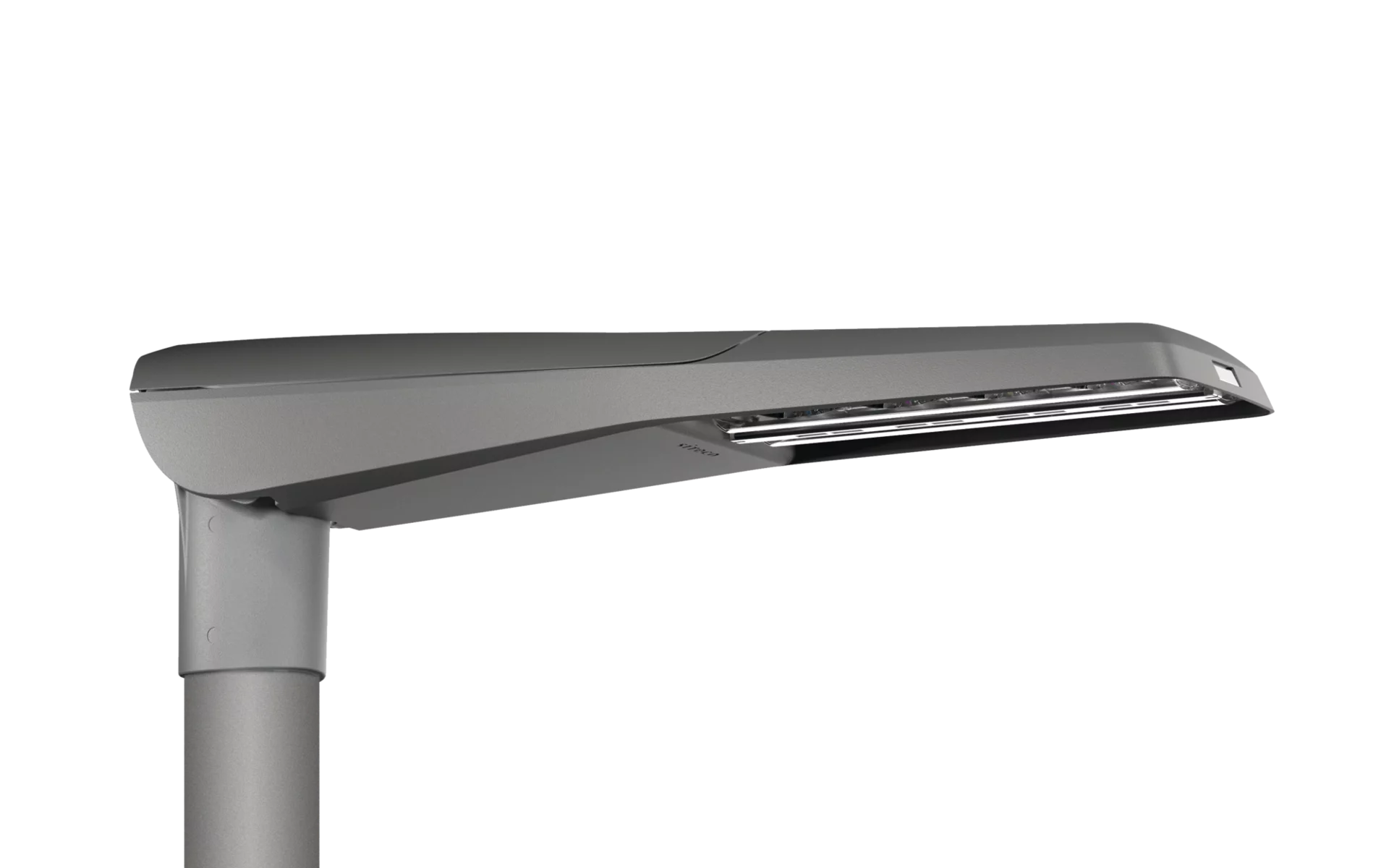

Bezeichnung Mastleuchte
Produktname Streetlight SL 11 iQ mini
Lampe LED
Bemessungs­lichtstrom 5820lm
Licht­ausbeute 150,8lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn 38,6W
PNenn Ende Lebensdauer 40W
PRed bei 50% Lichtstrom 18,6W
Lebensdauer 100000h (L98/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK10
Gewicht 6,6kg

Streetlight SL 11 iQ mini, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: P100001, Abstrahlwinkel primär: extrem breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Ansatz, Leuchtmittel: LED, Bemessungswerte: 5.820lm | 38,6W | 150,8lm/W (Beginn Lebensdauer); Ende Lebensdauer: 5.820lm | 40W; bei 50% Lichtstrom: 2.910lm | 18,6W | 156,5lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 5.820lm | 38,6W | 150,8lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 40W, Vorschaltgerät: iQ-Comfort, Steuerung: optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Anschluss­leitung: vormontiert, Leitungslänge: 6,5m, Leitungsausprägung: H07RN-F, 3X 1,5mm², Belegung: L/N/LST, Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem, Länge: 736mm, Breite: 174mm, Höhe: 116mm, Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1, Ausstattung: ECO, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK10, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -25..+50°C, normgerechte Platz- und Straßen­beleuchtung, Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 11 iQ mini
Bestell-Nr. 5XC2C41E08FE

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung P100001
Abstrahlwinkel extrem breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 5820lm | 38,6W | 150,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5820lm | 40W;
bei 50% Lichtstrom: 2910lm | 18,6W | 156,5lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 5820lm | 38,6W | 150,8lm/W | 4000K
Ende Lebensdauer
LE 1: 40W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ-Comfort
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK10
Temperaturbereich (Betrieb) -25..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE
EPD Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss­leitung vormontiert, L= 6,5m, H07RN-F, 3X 1,5mm², L/N/LST
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

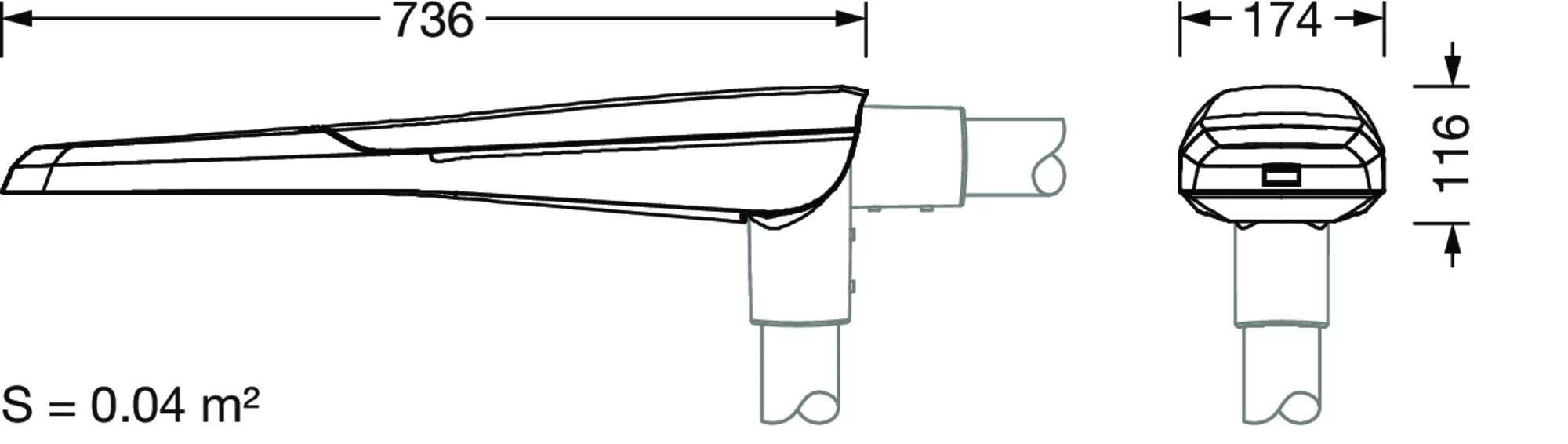

Abmessung, Gewicht

Länge 736mm
Breite 174mm
Höhe 116mm
Gewicht 6,6kg
Mastzopf Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L98/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 11 iQ mini

Bestell-Nr.
5XC2C41E08FE

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
P100001

Abstrahlwinkel
extrem breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
5820lm | 38,6W | 150,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5820lm | 40W;
bei 50% Lichtstrom: 2910lm | 18,6W | 156,5lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 5820lm | 38,6W | 150,8lm/W | 4000K

Ende Lebensdauer

LE 1: 40W


weitere Lichteinstellungen möglich

Ansteuerung
iQ-Comfort

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK10

Temperaturbereich (Betrieb)
-25..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

EPD
Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Anschluss­leitung
vormontiert, L= 6,5m, H07RN-F, 3X 1,5mm², L/N/LST

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Länge
736mm

Breite
174mm

Höhe
116mm

Gewicht
6,6kg

Mastzopf
Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L98/B10) bei UT = 25°C

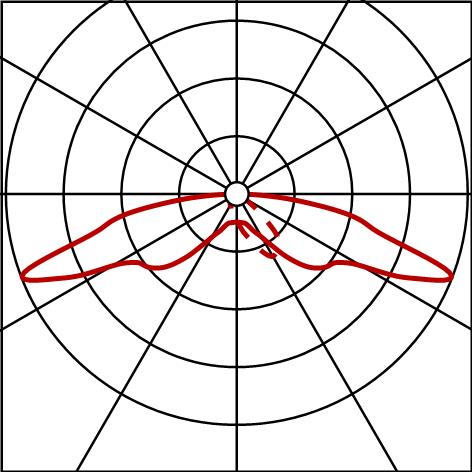

Lichttechnischer Prüfbefund / Planungsdaten

SL11iQmn
P100001,5820lm740,Comf
Bestückung: 1x LED
