5XE2R33S08GB

Bestellnr.: 5XE2R33S08GB
Artikel merkenArtikel merken

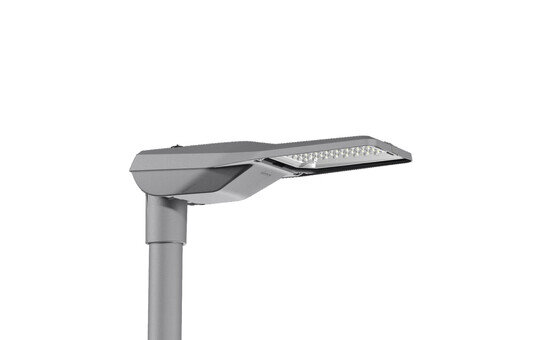

Bezeichnung Mastleuchte
Produktname Streetlight SL 21 mini
Lampe LED
Bemessungs­lichtstrom 5160lm
Licht­ausbeute 127,7lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 40,4W
PNenn Ende Lebensdauer 41,1W
PRed bei 50% Lichtstrom 19,2W
Lebensdauer 100000h (L96/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK10
Gewicht 5,0kg

Streetlight SL 21 mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: P08B001, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Ansatz, Leuchtmittel: LED, Bemessungswerte: 5.160lm | 40,4W | 127,7lm/W (Beginn Lebensdauer); Ende Lebensdauer: 5.160lm | 41,1W; bei 50% Lichtstrom: 2.576lm | 19,2W | 134,2lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 5.160lm | 40,4W | 127,7lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 41,1W, Vorschaltgerät: D4i, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, Über­hitzungs­schutz, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944, mehrstufiges Dichtungssystem, Dichtung zerstörungsfrei tauschbar, Neigung einstellbar: 0°, 5°, 10°, 15°, Mastflansch bitte separat bestellen, Länge: 628mm, Breite: 235mm, Höhe: 110mm, Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1, Smart Interface oben: Zhaga, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK10, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 21 mini
Bestell-Nr. 5XE2R33S08GB

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung P08B001
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 5160lm | 40,4W | 127,7lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5160lm | 41,1W;
bei 50% Lichtstrom: 2576lm | 19,2W | 134,2lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 5160lm | 40,4W | 127,7lm/W | 3000K
Ende Lebensdauer
LE 1: 41,1W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung D4i
Smart Interface oben Zhaga
Ausstattung Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK10
Temperaturbereich (Betrieb) -40..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Korrosionsschutz Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

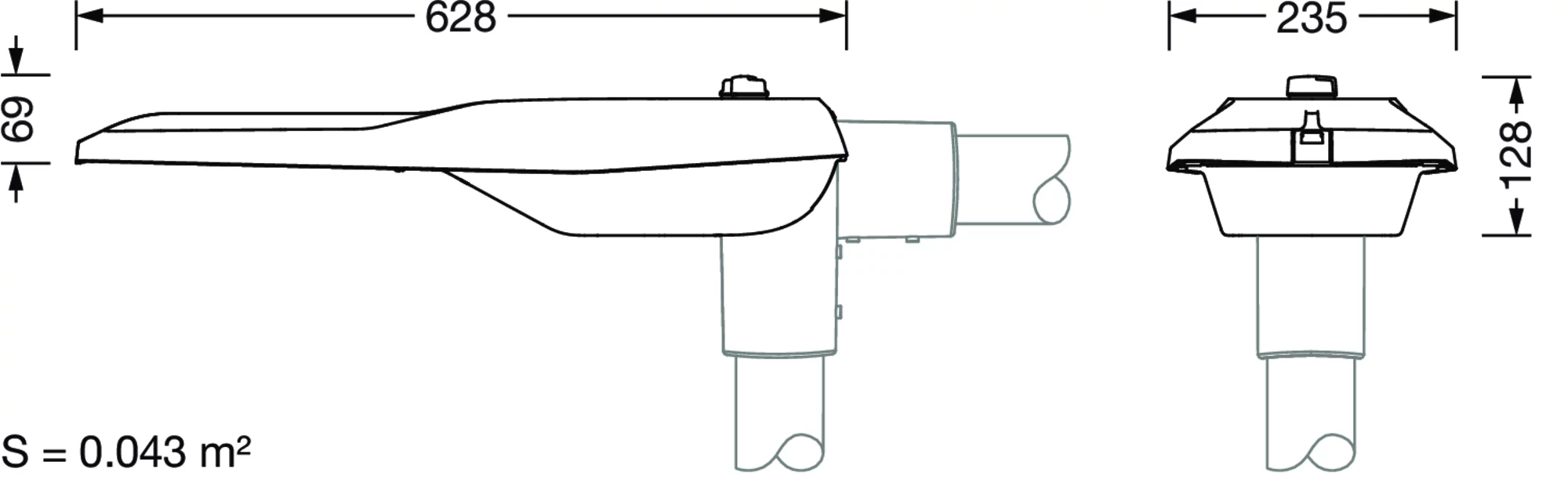

Abmessung, Gewicht

Länge 628mm
Breite 235mm
Höhe 110mm
Gewicht 5,0kg
Mastzopf Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 21 mini

Bestell-Nr.
5XE2R33S08GB

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
P08B001

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
5160lm | 40,4W | 127,7lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5160lm | 41,1W;
bei 50% Lichtstrom: 2576lm | 19,2W | 134,2lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

Beginn Lebensdauer

LE 1: 100% | 5160lm | 40,4W | 127,7lm/W | 3000K

Ende Lebensdauer

LE 1: 41,1W


weitere Lichteinstellungen möglich

Ansteuerung
D4i

Smart Interface oben
Zhaga

Ausstattung
Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK10

Temperaturbereich (Betrieb)
-40..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Korrosionsschutz
Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Länge
628mm

Breite
235mm

Höhe
110mm

Gewicht
5,0kg

Mastzopf
Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L96/B10) bei UT = 25°C

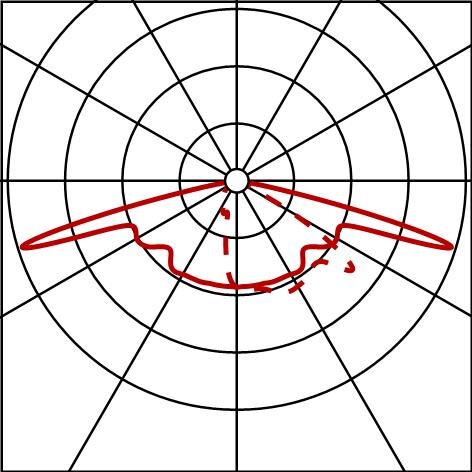

Lichttechnischer Prüfbefund / Planungsdaten

SL21mn
P08B001,5160lm730,D4i,Zo
Bestückung: 1x LED
Bestellnr.: 5XE2R33S08GB

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
