5XE6P47N08HB

Bestellnr.: 5XE6P47N08HB
Artikel merkenArtikel merken

Bezeichnung Mastleuchte
Produktname Streetlight SL 21 mini
Lampe LED
Bemessungs­lichtstrom 9260lm
Licht­ausbeute 140lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 66
PNenn Ende Lebensdauer 69
PRed bei 50% Lichtstrom 30
Lebensdauer 100000h (L97/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK10
Gewicht 7,1kg

Streetlight SL 21 mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: ST1.5a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Ansatz, LED, 3G 1,5mm², High Power LED, Bemessungs­lichtstrom: 9.260lm, Licht­ausbeute: 140lm/W, Lichtfarbe: 740, Farb­temperatur: 4000K, Vorschaltgerät: NEMA (7pin), Steuerung: Über­hitzungs­schutz, Voreinstellung: Dimmkennlinie linear, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Netz­anschluss: 230..240V, AC, 50/60Hz, Anschluss­leitung vormontiert, Leitungslänge: 8,5m, Leitungsausprägung: H07RN-F, Beginn der Lebensdauer: 66W, Ende der Lebensdauer: 69W, Reduzierung: 30W, Leuchten­gehäuse, aus Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944, mehrstufiges Dichtungssystem, Dichtung zerstörungsfrei tauschbar, Neigung einstellbar: 0°, 5°, 10°, 15°, Länge: 628mm, Breite: 235mm, Höhe: 110mm, Zopfmaß: 42mm (Ansatz), Lichtpunkthöhe: 4..8m, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK10, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 21 mini
Bestell-Nr. 5XE6P47N08HB

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung ST1.5a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 9260lm
Licht­ausbeute 140lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
Bemessungs­leistung Beginn Lebensdauer 66
Bemessungs­leistung Ende Lebensdauer 69
Bemessungs­leistung bei 50% Lichtstrom 30

Betriebsgerät

Ansteuerung NEMA (7pin)
Ausstattung Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK10
Temperaturbereich (Betrieb) -40..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Korrosionsschutz Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Farbangabe SITECO eisenglimmer (DB 702S)
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, auf dem Mast
Zusatz mit vormontiertem Mastflansch

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschluss­leitung vormontiert, L= 8,5m

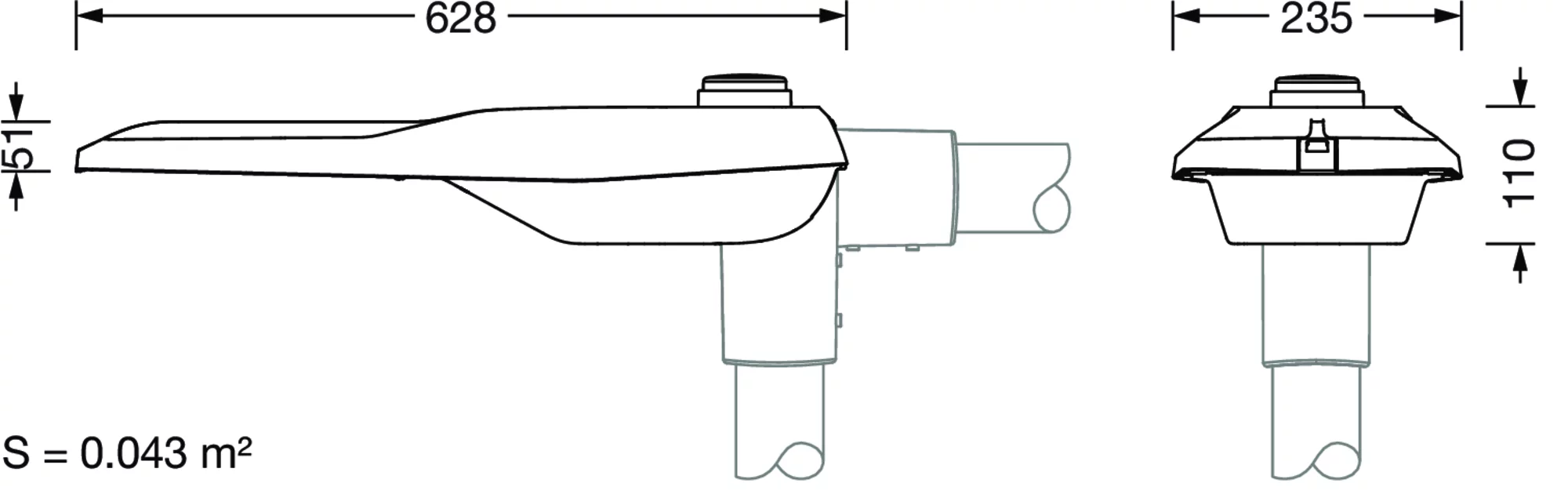

Abmessung, Gewicht

Länge 628mm
Breite 235mm
Höhe 110mm
Gewicht 7,1kg
Mastzopf Zopfmaß: 42mm (Ansatz)

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L97/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 21 mini

Bestell-Nr.
5XE6P47N08HB

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
ST1.5a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
9260lm

Licht­ausbeute
140lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

Bemessungs­leistung Beginn Lebensdauer
66

Bemessungs­leistung Ende Lebensdauer
69

Bemessungs­leistung bei 50% Lichtstrom
30

Ansteuerung
NEMA (7pin)

Ausstattung
Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK10

Temperaturbereich (Betrieb)
-40..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Korrosionsschutz
Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse
Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Farbangabe
SITECO eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, auf dem Mast

Zusatz
mit vormontiertem Mastflansch

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschluss­leitung
vormontiert, L= 8,5m

Länge
628mm

Breite
235mm

Höhe
110mm

Gewicht
7,1kg

Mastzopf
Zopfmaß: 42mm (Ansatz)

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L97/B10) bei UT = 25°C

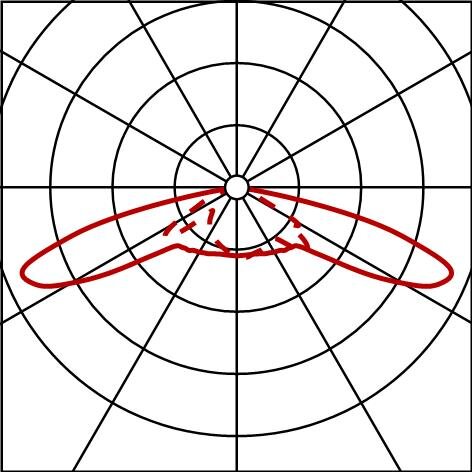

Lichttechnischer Prüfbefund / Planungsdaten

SL21mn
ST1.5a,9260lm740,NEMA7
Bestückung: 1x LED
Bestellnr.: 5XE6P47N08HB

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
