5XE6U57N08HB

Bestellnr.: 5XE6U57N08HB
Artikel merkenArtikel merken

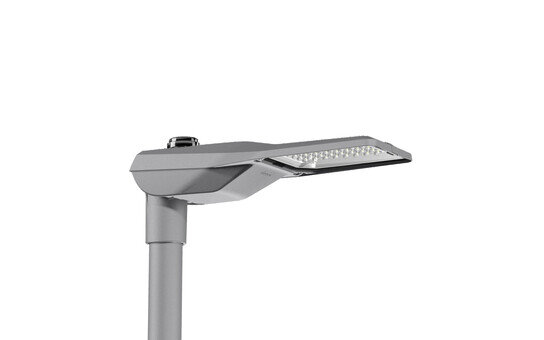

Bezeichnung Mastleuchte
Produktname Streetlight SL 21 mini
Lampe LED
Bemessungs­lichtstrom 7850lm
Licht­ausbeute 118,9lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 80
PNenn 66W
PNenn Ende Lebensdauer 68,9W
PRed bei 50% Lichtstrom 29,8W
Lebensdauer 100000h (L97/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK10
Gewicht 7,1kg

Streetlight SL 21 mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: P080001, Abstrahlwinkel primär: breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Ansatz, Leuchtmittel: LED, Bemessungswerte: 7.850lm | 66W | 118,9lm/W (Beginn Lebensdauer); Ende Lebensdauer: 7.850lm | 68,9W; bei 50% Lichtstrom: 3.929lm | 29,8W | 131,8lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 80, Lichtfarbe: 830, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 7.850lm | 66W | 118,9lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 68,9W, Vorschaltgerät: NEMA (7pin), Steuerung: flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, Voreinstellung: Dimmkennlinie linear, Über­hitzungs­schutz, Netz­anschluss: 230..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Anschluss­leitung: vormontiert, Leitungslänge: 8,5m, Leitungsausprägung: H07RN-F, 3G 1,5mm², Belegung: L/N/PE, Leuchten­gehäuse, aus Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944, mehrstufiges Dichtungssystem, Dichtung zerstörungsfrei tauschbar, Neigung einstellbar: 0°, 5°, 10°, 15°, Länge: 628mm, Breite: 235mm, Höhe: 110mm, Zopfmaß: 42mm (Ansatz), Smart Interface oben: NEMA (7pin), Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK10, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 21 mini
Bestell-Nr. 5XE6U57N08HB

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung P080001
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 7850lm | 66W | 118,9lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 7850lm | 68,9W;
bei 50% Lichtstrom: 3929lm | 29,8W | 131,8lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 830

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 7850lm | 66W | 118,9lm/W | 3000K
Ende Lebensdauer
LE 1: 68,9W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung NEMA (7pin)
Smart Interface oben NEMA (7pin)
Ausstattung Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK10
Temperaturbereich (Betrieb) -40..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Korrosionsschutz Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, auf dem Mast
Zusatz mit vormontiertem Mastflansch

Elektrischer Anschluss

Anschluss­leitung vormontiert, L= 8,5m, H07RN-F, 3G 1,5mm², L/N/PE
Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

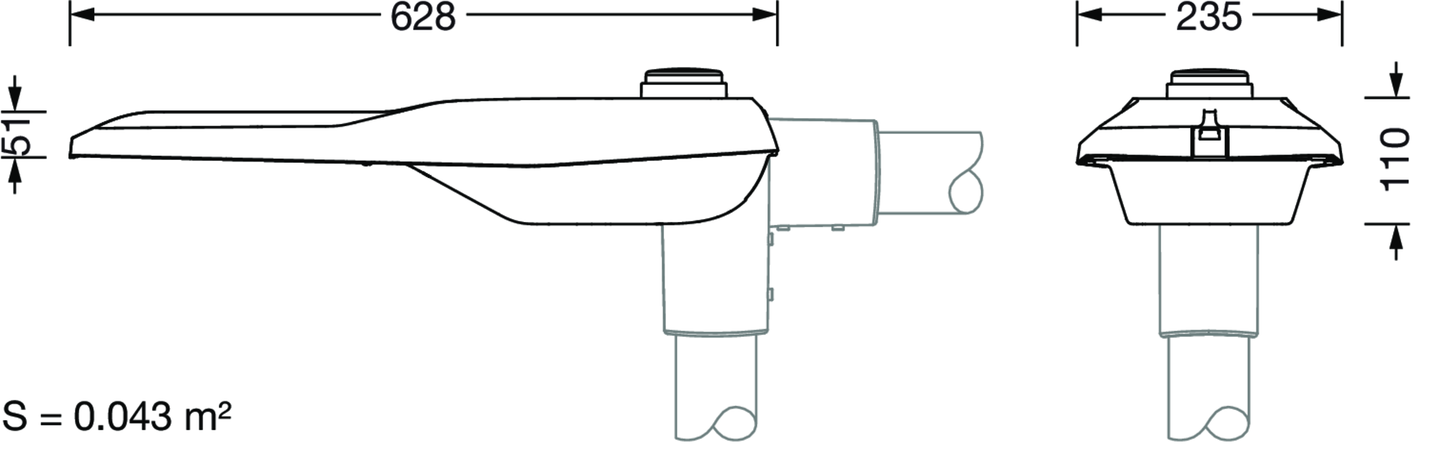

Abmessung, Gewicht

Länge 628mm
Breite 235mm
Höhe 110mm
Gewicht 7,1kg
Mastzopf Zopfmaß: 42mm (Ansatz)

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L97/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 21 mini

Bestell-Nr.
5XE6U57N08HB

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
P080001

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
7850lm | 66W | 118,9lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 7850lm | 68,9W;
bei 50% Lichtstrom: 3929lm | 29,8W | 131,8lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
830

Beginn Lebensdauer

LE 1: 100% | 7850lm | 66W | 118,9lm/W | 3000K

Ende Lebensdauer

LE 1: 68,9W


weitere Lichteinstellungen möglich

Ansteuerung
NEMA (7pin)

Smart Interface oben
NEMA (7pin)

Ausstattung
Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK10

Temperaturbereich (Betrieb)
-40..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Korrosionsschutz
Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse
Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, auf dem Mast

Zusatz
mit vormontiertem Mastflansch

Anschluss­leitung
vormontiert, L= 8,5m, H07RN-F, 3G 1,5mm², L/N/PE

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Länge
628mm

Breite
235mm

Höhe
110mm

Gewicht
7,1kg

Mastzopf
Zopfmaß: 42mm (Ansatz)

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L97/B10) bei UT = 25°C

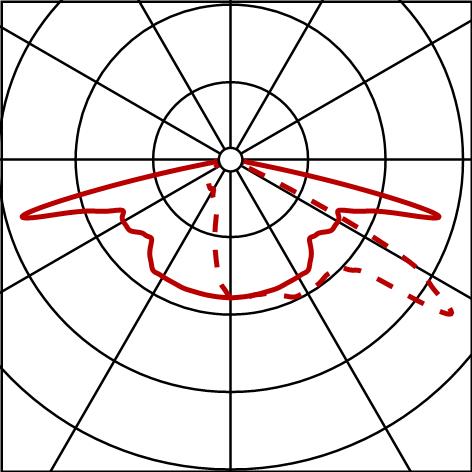

Lichttechnischer Prüfbefund / Planungsdaten

SL21mn
P080001,7850lm830,NEMA7,N7o
Bestückung: 1x LED
Bestellnr.: 5XE6U57N08HB

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
