5XE7H37N08MB

Bestellnr.: 5XE7H37N08MB
Artikel merkenArtikel merken

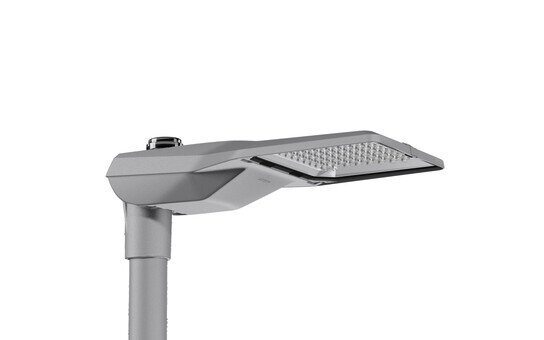

Bezeichnung Mastleuchte
Produktname Streetlight SL 21 midi
Lampe LED
Bemessungs­lichtstrom 17960lm
Licht­ausbeute 132,1lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 136W
PNenn Ende Lebensdauer 142,3W
PRed bei 50% Lichtstrom 60,8W
Lebensdauer 100000h (L97/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK10
Gewicht 9,7kg

Streetlight SL 21 midi, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: A520002, Abstrahlwinkel primär: breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Ansatz, Leuchtmittel: LED, Bemessungswerte: 17.960lm | 136W | 132,1lm/W (Beginn Lebensdauer); Ende Lebensdauer: 17.960lm | 142,3W; bei 50% Lichtstrom: 9.002lm | 60,8W | 148,1lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 17.960lm | 136W | 132,1lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 142,3W, Vorschaltgerät: NEMA (7pin), Steuerung: Über­hitzungs­schutz, Voreinstellung: Dimmkennlinie linear, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Anschluss­leitung: vormontiert, Leitungslänge: 12,5m, Leitungsausprägung: H05VV-F, 3G 2,5mm², Belegung: L/N/PE, Leuchten­gehäuse, aus Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944, mehrstufiges Dichtungssystem, Dichtung zerstörungsfrei tauschbar, Neigung einstellbar: 0°, 5°, 10°, 15°, Länge: 644mm, Breite: 335mm, Höhe: 110mm, Zopfmaß: 42mm (Ansatz), Smart Interface oben: NEMA (7pin), Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK10, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 21 midi
Bestell-Nr. 5XE7H37N08MB

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung A520002
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 17960lm | 136W | 132,1lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 17960lm | 142,3W;
bei 50% Lichtstrom: 9002lm | 60,8W | 148,1lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 17960lm | 136W | 132,1lm/W | 3000K
Ende Lebensdauer
LE 1: 142,3W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung NEMA (7pin)
Smart Interface oben NEMA (7pin)
Ausstattung Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK10
Temperaturbereich (Betrieb) -40..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Korrosionsschutz Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, auf dem Mast
Zusatz mit vormontiertem Mastflansch

Elektrischer Anschluss

Anschluss­leitung vormontiert, L= 12,5m, H05VV-F, 3G 2,5mm², L/N/PE
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

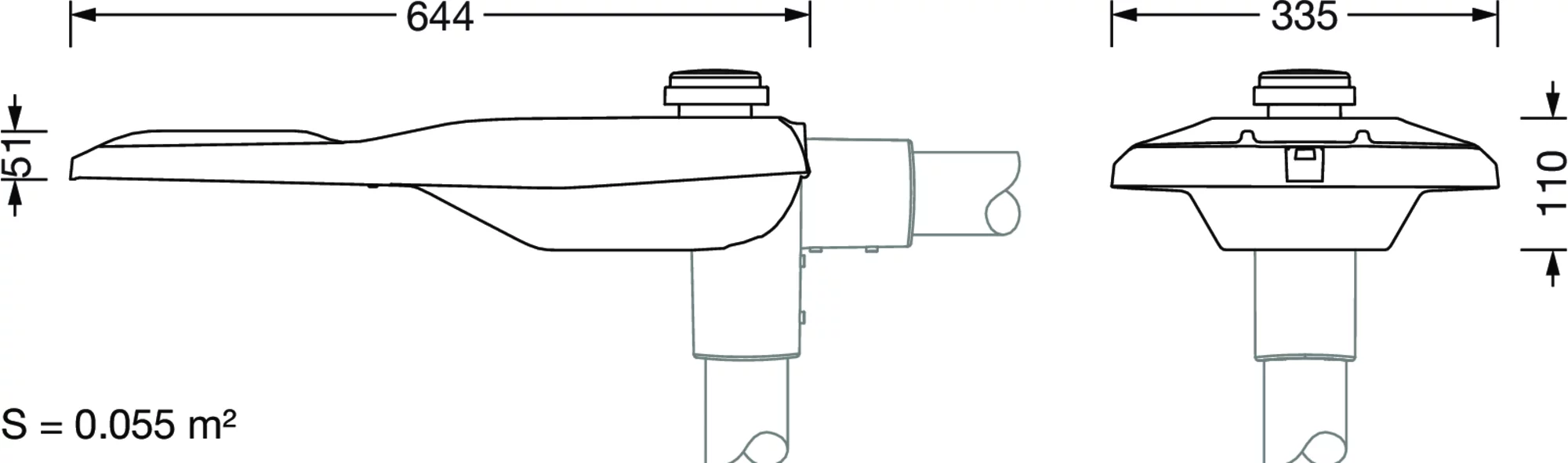

Abmessung, Gewicht

Länge 644mm
Breite 335mm
Höhe 110mm
Gewicht 9,7kg
Mastzopf Zopfmaß: 42mm (Ansatz)

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L97/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 21 midi

Bestell-Nr.
5XE7H37N08MB

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
A520002

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
17960lm | 136W | 132,1lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 17960lm | 142,3W;
bei 50% Lichtstrom: 9002lm | 60,8W | 148,1lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

Beginn Lebensdauer

LE 1: 100% | 17960lm | 136W | 132,1lm/W | 3000K

Ende Lebensdauer

LE 1: 142,3W


weitere Lichteinstellungen möglich

Ansteuerung
NEMA (7pin)

Smart Interface oben
NEMA (7pin)

Ausstattung
Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie linear

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK10

Temperaturbereich (Betrieb)
-40..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Korrosionsschutz
Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse
Aluminium-Druckguss (EN AC-44300), pulver­beschichtet, SITECO eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10°, 15°, Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, auf dem Mast

Zusatz
mit vormontiertem Mastflansch

Anschluss­leitung
vormontiert, L= 12,5m, H05VV-F, 3G 2,5mm², L/N/PE

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Länge
644mm

Breite
335mm

Höhe
110mm

Gewicht
9,7kg

Mastzopf
Zopfmaß: 42mm (Ansatz)

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L97/B10) bei UT = 25°C

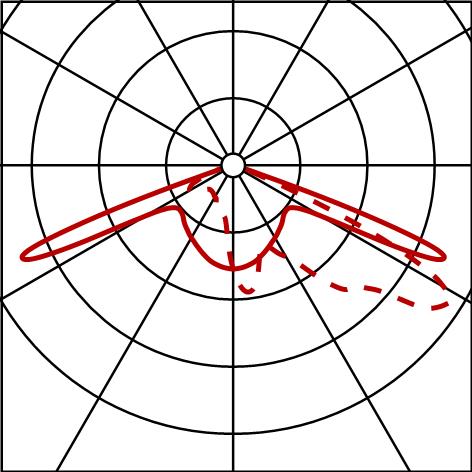

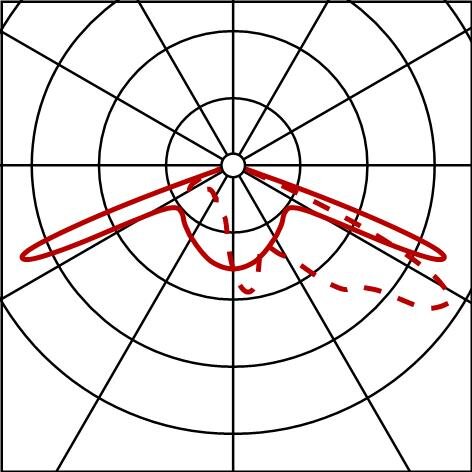

Lichttechnischer Prüfbefund / Planungsdaten

SL21md
A520002,17960lm730,NEMA7,N7o
Bestückung: 1x LED
Bestellnr.: 5XE7H37N08MB

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
