5XH1D71T08DA

Bestellnr.: 5XH1D71T08DA
Artikel merkenArtikel merken

Bezeichnung Mastleuchte

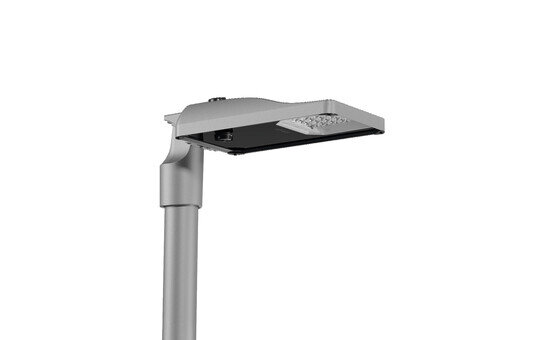

Produktname Streetlight SL 31 micro
Lampe LED
Bemessungs­lichtstrom 3990lm
Licht­ausbeute 105,8lm/W
Farb­temperatur 2200K
Farb­wiedergabe CRI > 70
PNenn 37,7W
PNenn Ende Lebensdauer 40,9W
PRed bei 50% Lichtstrom 16,3W
Lebensdauer 100000h (L96/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK09
Gewicht 5,5kg

Streetlight SL 31 micro, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: S100003, Abstrahlwinkel primär: breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Ansatz, Leuchtmittel: LED, Bemessungswerte: 3.990lm | 37,7W | 105,8lm/W (Beginn Lebensdauer); Ende Lebensdauer: 3.990lm | 40,9W; bei 50% Lichtstrom: 1.993lm | 16,3W | 122,3lm/W, Farb­temperatur: 2200K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 722, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 3.990lm | 37,7W | 105,8lm/W | 2.200K (Beginn Lebensdauer); Ende Lebensdauer: 40,9W, Vorschaltgerät: D4i, Desk-Remote, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, Leistungs­reduzierung, intelligente Temperaturrückregelung im EVG und im LED-Modul, Über­hitzungs­schutz, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Anschluss­leitung: vormontiert, Leitungslänge: 6,5m, Leitungsausprägung: H07RN-F, 2X 1,5mm², Belegung: L/N, Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944, keine Dichtung auf der Leuchtenoberseite, Neigung: -15°..+20° (Aufsatz) | -20°..+20° (Ansatz), einstellbar in 5° Schritten, mehrstufiges Dichtungssystem, Dichtung zerstörungsfrei tauschbar, Zopfmaß: 76/60mm, Mastflansch, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Smart Interface oben: Zhaga, Smart Interface unten: Zhaga, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, UKCA, ZD4i, Schlag­festigkeit: IK09, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 31 micro
Bestell-Nr. 5XH1D71T08DA

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Licht­verteilung S100003
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 3990lm | 37,7W | 105,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3990lm | 40,9W;
bei 50% Lichtstrom: 1993lm | 16,3W | 122,3lm/W
Farb­temperatur 2200K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 722

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 3990lm | 37,7W | 105,8lm/W | 2200K
Ende Lebensdauer
LE 1: 40,9W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung D4i, Desk-Remote
Smart Interface oben Zhaga
Smart Interface unten Zhaga
Ausstattung Über­hitzungs­schutz, Leistungs­reduzierung, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, intelligente Temperaturrückregelung im EVG und im LED-Modul, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK09
Temperaturbereich (Betrieb) -40..+50°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Korrosionsschutz Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem, Neigung: -15°..+20° (Aufsatz) | -20°..+20° (Ansatz), einstellbar in 5° Schritten, keine Dichtung auf der Leuchtenoberseite
Mastflansch Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Mastflansch unmontiert beigelegt
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss­leitung vormontiert, L= 6,5m, H07RN-F, 2X 1,5mm², L/N
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

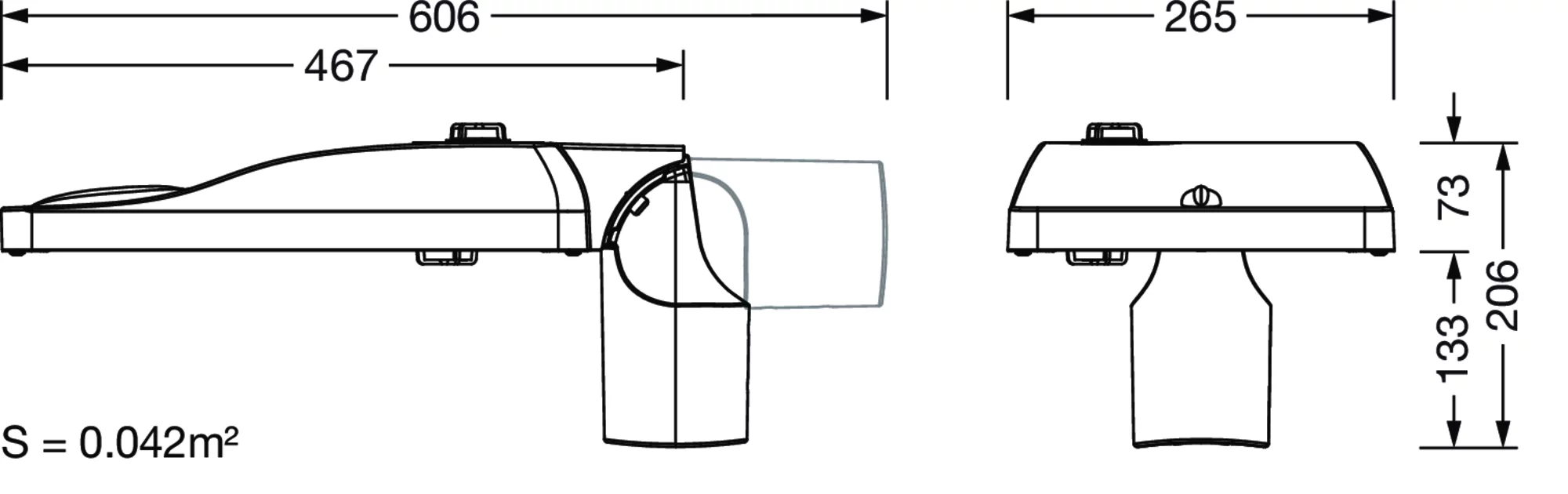

Abmessung, Gewicht

Gewicht 5,5kg
Mastzopf Zopfmaß: 76/60mm

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 31 micro

Bestell-Nr.
5XH1D71T08DA

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Licht­verteilung
S100003

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
3990lm | 37,7W | 105,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3990lm | 40,9W;
bei 50% Lichtstrom: 1993lm | 16,3W | 122,3lm/W

Farb­temperatur
2200K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
722

Beginn Lebensdauer

LE 1: 100% | 3990lm | 37,7W | 105,8lm/W | 2200K

Ende Lebensdauer

LE 1: 40,9W


weitere Lichteinstellungen möglich

Ansteuerung
D4i, Desk-Remote

Smart Interface oben
Zhaga

Smart Interface unten
Zhaga

Ausstattung
Über­hitzungs­schutz, Leistungs­reduzierung, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, intelligente Temperaturrückregelung im EVG und im LED-Modul, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK09

Temperaturbereich (Betrieb)
-40..+50°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Korrosionsschutz
Korrosivitätskategorie C5 high gemäß DIN EN ISO 12944

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem, Neigung: -15°..+20° (Aufsatz) | -20°..+20° (Ansatz), einstellbar in 5° Schritten, keine Dichtung auf der Leuchtenoberseite

Mastflansch
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Mastflansch unmontiert beigelegt

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Anschluss­leitung
vormontiert, L= 6,5m, H07RN-F, 2X 1,5mm², L/N

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Gewicht
5,5kg

Mastzopf
Zopfmaß: 76/60mm

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L96/B10) bei UT = 25°C

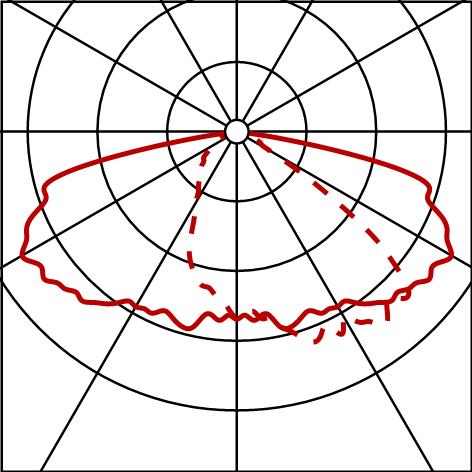

Lichttechnischer Prüfbefund / Planungsdaten

SL31mc
S100003,3990lm722,D4iDR,ZoZu
Bestückung: 1x LED
Bestellnr.: 5XH1D71T08DA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
