Bestellnr.: 5XA51283WA008

Bezeichnung Mastleuchte
Produktname DL® 20 LED
Lampe LED
Bemessungs­lichtstrom 3020lm
Licht­ausbeute 85lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 80
PNenn Beginn Lebensdauer 36
PNenn Ende Lebensdauer 36
PRed bei 50% Lichtstrom 17
Lebensdauer 100000h (L95/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 13,5kg

DL® 20 LED, Mastleuchte, primäre Lichtlenkung mit Reflektor, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad, Licht­verteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, LED High Power LED, Bemessungs­lichtstrom: 3.020 lm, Lichtfarbe: 830, Farb­temperatur: 3000K, Vorschaltgerät: EVG Plus, Steuerung: Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, elektronische Leistungs­reduzierung, Netz­anschluss: 220..240V, 50/60Hz, Beginn der Lebensdauer: 36 W, Ende der Lebensdauer: 36 W, Reduzierung: 17 W, Leuchten­gehäuse-Oberteil, aus Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S), Durchmesser: 690 mm, Höhe: 690mm, Zopfmaß: 76mm (Aufsatz), Leuchten­gehäuse, aus Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S), Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK08, zul. Umgebungs­temperatur für Innenräume: -30..+35°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Produktdetails


Kenndaten

Produkttyp Mastleuchte
Produktname DL® 20 LED
Bestell-Nr. 5XA51283WA008


Lichttechnik

Lichtlenkung Reflektor, hochglänzend
Abdeckung Abdeckung
Licht­verteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend


Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 3020lm
Licht­ausbeute 85lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 830
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 36
Bemessungs­leistung Ende Lebensdauer 36
Bemessungs­leistung bei 50% Lichtstrom 17


Betriebsgerät

Vorschaltgerät EVG Plus
Ansteuerung Plus
Ausstattung Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung
Schaltungsart elektronische Leistungs­reduzierung


Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Temperaturbereich (Betrieb) -30..+35°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE


Material, Farbe

Leuchten­gehäuse-Oberteil Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S)
Farbangabe Siteco® eisenglimmer (DB 702S)
Leuchten­gehäuse Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S)
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad


Montage

Montageart, Montageort Aufsatz, auf dem Mast


Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz
Stoßspannungsfestigkeit 6kV 1,2/50µs


Abmessung, Gewicht

Durchmesser 690mm
Höhe 690mm
Gewicht 13,5kg
Mastzopf Zopfmaß: 76mm


Lichtemission

Lichtemission 0%


Lebensdauer

Bemessungslebensdauer 100000h (L95/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL® 20 LED

Bestell-Nr.
5XA51283WA008

Lichtlenkung
Reflektor, hochglänzend

Abdeckung
Abdeckung

Licht­verteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
3020lm

Licht­ausbeute
85lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
830

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
36

Bemessungs­leistung Ende Lebensdauer
36

Bemessungs­leistung bei 50% Lichtstrom
17

Vorschaltgerät
EVG Plus

Ansteuerung
Plus

Ausstattung
Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung

Schaltungsart
elektronische Leistungs­reduzierung

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Temperaturbereich (Betrieb)
-30..+35°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S)

Farbangabe
Siteco® eisenglimmer (DB 702S)

Leuchten­gehäuse
Aluminiumguss, pulver­beschichtet, Siteco® eisenglimmer (DB 702S)

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas aus Weißglas mit exzellentem Transmissionsgrad

Montageart, Montageort
Aufsatz, auf dem Mast

Nennspannung
220..240V, 50/60Hz

Stoßspannungsfestigkeit
6kV 1,2/50µs

Durchmesser
690mm

Höhe
690mm

Gewicht
13,5kg

Mastzopf
Zopfmaß: 76mm

Lichtemission
0%

Bemessungslebensdauer
100000h (L95/B10) bei UT = 25°C

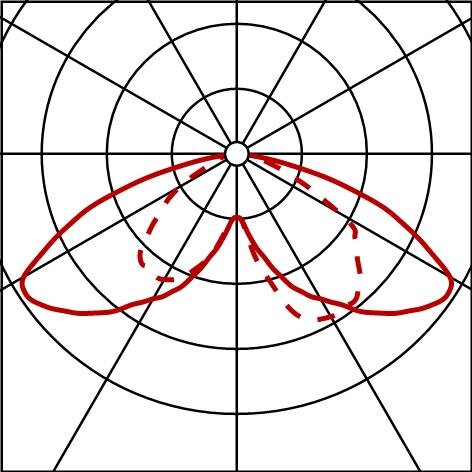

Lichttechnischer Prüfbefund / Planungsdaten

Lichttechnischer Prüfbefund / Planungsdaten

DL20
ST1.2a,3020lm830,Plus
Bestückung: 1x LED 3000K / CRI >= 80
Bestellnr.: 5XA51283WA008
