Bestellnr.: 5XA1563E1B108

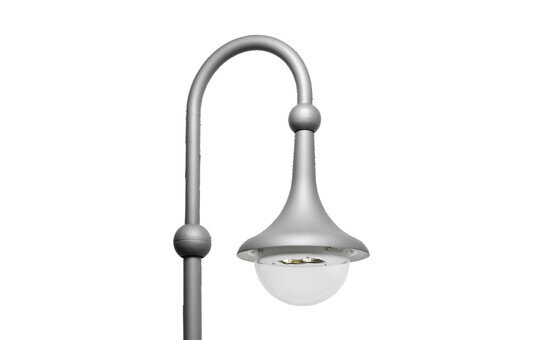

Bezeichnung Mastleuchte
Produktname Große Glocke
Lampe LED
Bemessungslichtstrom 3150lm
Lichtausbeute 135lm/W
Farbtemperatur 3000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 23
PNenn Ende Lebensdauer 24
PRed bei 50% Lichtstrom 12
Lebensdauer 80000h (L96/B10) bei UT = 25°C
Schutzart IP54
Schlagfestigkeit IK08
Gewicht 7,8kg

Große Glocke, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, primäre lichttechn. Abdeckung: Abdeckwanne, aus PMMA, klar, Lichtverteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: abgehängte Montage, LED, High Power LED, Bemessungslichtstrom: 3.150lm, Lichtausbeute: 135lm/W, Lichtfarbe: 730, Farbtemperatur: 3000K, Vorschaltgerät: EVG Plus, Steuerung: flexible Lichtstromparametrierung, zeitabhängige Lichtstromsteuerung, Konstantlichtstrom-Steuerung, digitale Kommunikationsschnittstelle, Leistungsreduzierung, elektronische Leistungsreduzierung, Netzanschluss: 230..240V, AC, 50/60Hz, Beginn der Lebensdauer: 23W, Ende der Lebensdauer: 24W, Reduzierung: 12W, Leuchtengehäuse, glockenförmig, aus Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S), Mastbogen bitte separat bestellen, Durchmesser: 530mm, Höhe: 695mm, Schutzart (gesamt): IP54, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlagfestigkeit: IK08, normgerechte Platz- und Straßenbeleuchtung, Verpackungseinheit: 1 Stück

Produktdetails


Kenndaten

Produkttyp Mastleuchte
Produktname Große Glocke
Bestell-Nr. 5XA1563E1B108


Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet
Abdeckung Abdeckwanne, klar
Lichtverteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend


Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungslichtstrom 3150lm
Lichtausbeute 135lm/W
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungsleistung Beginn Lebensdauer 23
Bemessungsleistung Ende Lebensdauer 24
Bemessungsleistung bei 50% Lichtstrom 12


Betriebsgerät

Vorschaltgerät EVG Plus
Ansteuerung Plus
Ausstattung Leistungsreduzierung, digitale Kommunikationsschnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Lichtstromsteuerung, flexible Lichtstromparametrierung
Schaltungsart elektronische Leistungsreduzierung


Zertifikate, Standards

Schutzart IP54
Schutzklasse SK II (Schutzisoliert)
Schlagfestigkeit IK08
Zusatz normgerechte Platz- und Straßenbeleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE


Material, Farbe

Leuchtengehäuse Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckwanne aus PMMA


Montage

Montageart, Montageort abgehängte Montage, am Bogen


Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit 6kV 1,2/50µs

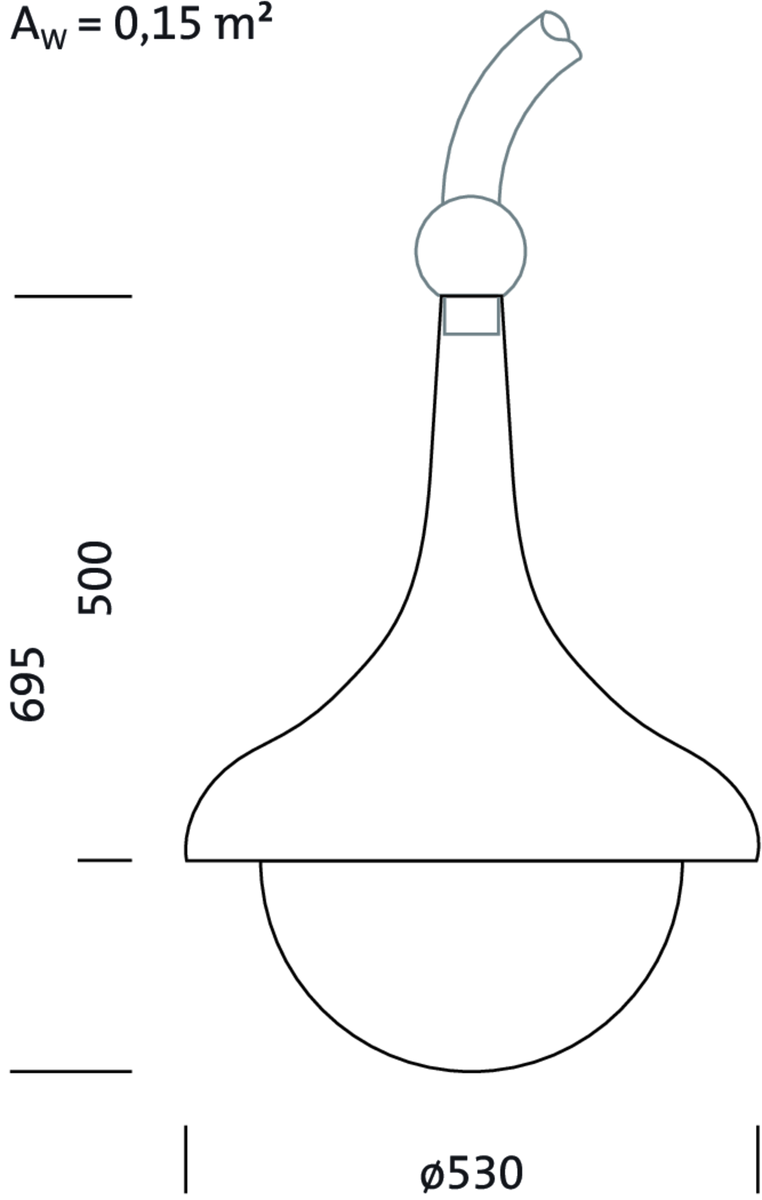

Abmessung, Gewicht

Durchmesser 530mm
Höhe 695mm
Gewicht 7,8kg


Lichtemission

Lichtemission < 3%


Lebensdauer

Bemessungslebensdauer 80000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Große Glocke

Bestell-Nr.
5XA1563E1B108

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet

Abdeckung
Abdeckwanne, klar

Lichtverteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungslichtstrom
3150lm

Lichtausbeute
135lm/W

Farbtemperatur
3000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungsleistung Beginn Lebensdauer
23

Bemessungsleistung Ende Lebensdauer
24

Bemessungsleistung bei 50% Lichtstrom
12

Vorschaltgerät
EVG Plus

Ansteuerung
Plus

Ausstattung
Leistungsreduzierung, digitale Kommunikationsschnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Lichtstromsteuerung, flexible Lichtstromparametrierung

Schaltungsart
elektronische Leistungsreduzierung

Schutzart
IP54

Schutzklasse
SK II (Schutzisoliert)

Schlagfestigkeit
IK08

Zusatz
normgerechte Platz- und Straßenbeleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchtengehäuse
Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckwanne aus PMMA

Montageart, Montageort
abgehängte Montage, am Bogen

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
6kV 1,2/50µs

Durchmesser
530mm

Höhe
695mm

Gewicht
7,8kg

Lichtemission
< 3%

Bemessungslebensdauer
80000h (L96/B10) bei UT = 25°C

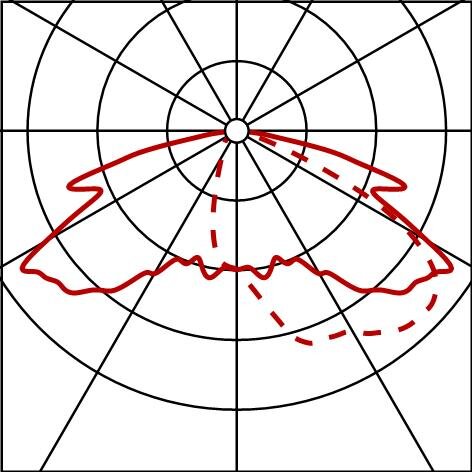

Lichttechnischer Prüfbefund / Planungsdaten

Lichttechnischer Prüfbefund / Planungsdaten

GrGlocke
ST1.2a,LED3150lm730,Plus,klar
Bestellnr.: 5XA1563E1B108
