Bestellnr.: 5XA1563K1B208

Bezeichnung Mastleuchte
Produktname Große Glocke
Lampe LED
Bemessungs­lichtstrom 2830lm
Licht­ausbeute 120lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 24
PNenn Ende Lebensdauer 27
PRed bei 50% Lichtstrom 12
Lebensdauer 80000h (L80/B10) bei UT = 25°C
Schutzart IP54
Gewicht 7,8kg

Große Glocke, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, primäre lichttechn. Abdeckung: Abdeckwanne, aus PMMA, eisdekor, Licht­verteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: abgehängte Montage, LED High Power LED, Bemessungs­lichtstrom: 2.830 lm, Lichtfarbe: 740, Farb­temperatur: 4000K, Vorschaltgerät: EVG Plus, Steuerung: Über­hitzungs­schutz, flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, digitale Kommunikations­schnittstelle, Leistungs­reduzierung, elektronische Leistungs­reduzierung, Netz­anschluss: 220..240V, AC, 50/60Hz, Beginn der Lebensdauer: 24 W, Ende der Lebensdauer: 27 W, Reduzierung: 12 W, Leuchten­gehäuse, glockenförmig, aus Polyester, glas­faser­verstärkt, lackiert, Siteco® eisenglimmer (DB 702S), Durchmesser: 530 mm, Höhe: 695mm, Schutzart (gesamt): IP54, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Produktdetails


Kenndaten

Produkttyp Mastleuchte
Produktname Große Glocke
Bestell-Nr. 5XA1563K1B208


Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet
Abdeckung Abdeckwanne, eisdekor
Licht­verteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend


Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 2830lm
Licht­ausbeute 120lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 24
Bemessungs­leistung Ende Lebensdauer 27
Bemessungs­leistung bei 50% Lichtstrom 12


Betriebsgerät

Vorschaltgerät EVG Plus
Ansteuerung Plus
Ausstattung Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung
Schaltungsart elektronische Leistungs­reduzierung


Zertifikate, Standards

Schutzart IP54
Schutzklasse SK II (Schutzisoliert)
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE


Material, Farbe

Leuchten­gehäuse Polyester, glas­faser­verstärkt, lackiert, Siteco® eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckwanne aus PMMA


Montage

Montageart, Montageort abgehängte Montage, am Bogen


Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit 6kV 1,2/50µs

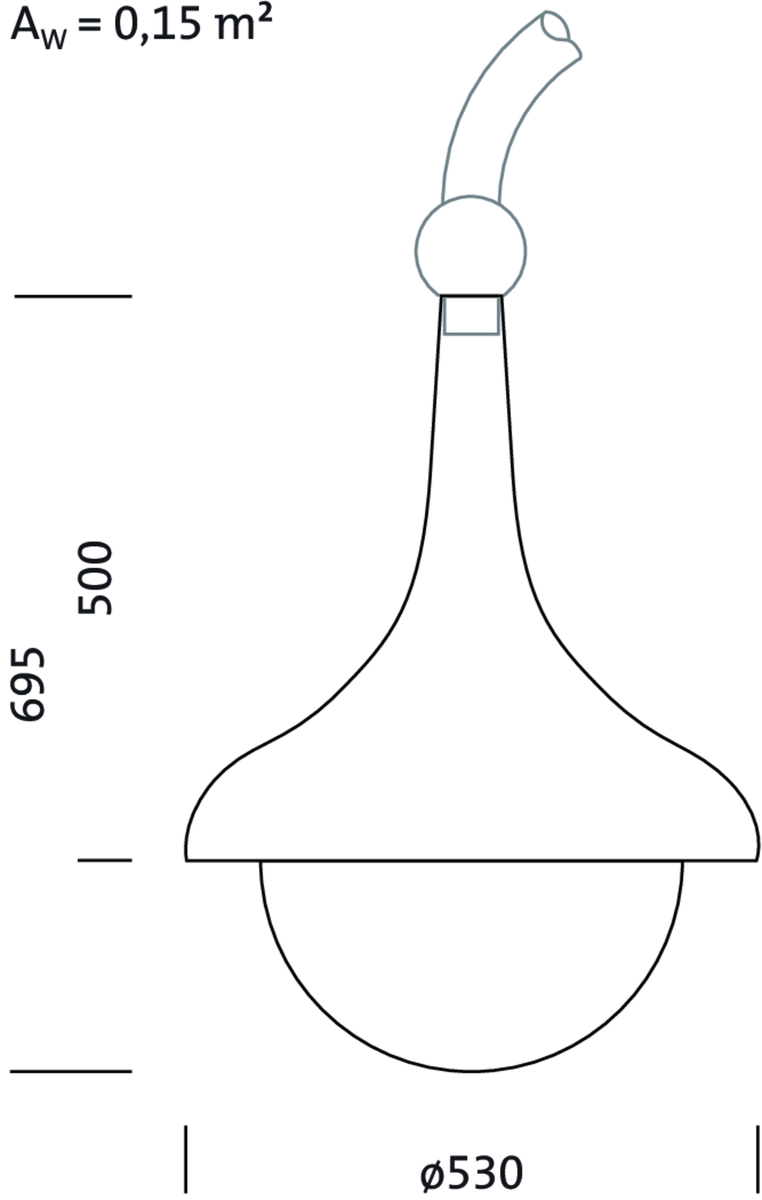

Abmessung, Gewicht

Durchmesser 530mm
Höhe 695mm
Gewicht 7,8kg


Lichtemission

Lichtemission < 3%


Lebensdauer

Bemessungslebensdauer 80000h (L80/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Große Glocke

Bestell-Nr.
5XA1563K1B208

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet

Abdeckung
Abdeckwanne, eisdekor

Licht­verteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
2830lm

Licht­ausbeute
120lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
24

Bemessungs­leistung Ende Lebensdauer
27

Bemessungs­leistung bei 50% Lichtstrom
12

Vorschaltgerät
EVG Plus

Ansteuerung
Plus

Ausstattung
Über­hitzungs­schutz, Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung

Schaltungsart
elektronische Leistungs­reduzierung

Schutzart
IP54

Schutzklasse
SK II (Schutzisoliert)

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Polyester, glas­faser­verstärkt, lackiert, Siteco® eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckwanne aus PMMA

Montageart, Montageort
abgehängte Montage, am Bogen

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
6kV 1,2/50µs

Durchmesser
530mm

Höhe
695mm

Gewicht
7,8kg

Lichtemission
< 3%

Bemessungslebensdauer
80000h (L80/B10) bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

Lichttechnischer Prüfbefund / Planungsdaten

GrGlocke
ST1.2a,LED2830lm740,Plus,eisd
Bestückung: 1x LED 4000K / CRI >= 70
Bestellnr.: 5XA1563K1B208
