52HN11DB5QDA

Bestellnr.: 52HN11DB5QDA
Artikel merkenArtikel merken

Bezeichnung Hallenleuchte
Produktname Highbay 21 maxi
Lampe LED
Bemessungs­lichtstrom 36980lm
Licht­ausbeute 187lm/W
Farb­temperatur 5000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 197,7W
Lebensdauer 75000h (L80) bei UT = ta max
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 7,1kg

Hallenleuchte Highbay 21 maxi; direkt symmetrisch eng strahlend, Lichtlenkung mit Linse aus PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | Reflexionsgrade 70/50/20); Lichtstrom: 36.980lm; Lichtfarbe: 850, Farb­temperatur: 5000K, MacAdam ≤ 3 SDCM (initial), Farb­wiedergabe: CRI > 80; Licht­ausbeute: 187,1lm/W; Bemessungslebensdauer: 75.000h (L80) bei UT= ta max; Ansteuerung: DALI 2; Leuchtenanschluss: Klemme, 5polig, max. 2,5mm² (Leitungseinführung für eine Leitung, Ø 8, 5..16mm); Netz­anschluss: 230..240V, AC/DC 0/50..60Hz; Anschluss­leistung: 197,7W; Schutzart (gesamt): IP66; Schutzklasse (gesamt): SK I (Schutzerdung); Schutzzeichen: D; Schlag­festigkeit: IK08; Prüfzeichen: CE, ENEC, VDE, UKCA; Leuchte für Zentralbatterieanlagen gemäß EN 60598-2-22, interne Verdrahtung halogenfrei; Leuchte LABS-Konformität geprüft gemäß VDMA 24364:2018-05; Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet; Gehäuserahmen aus Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016); Abdeckung aus PMMA; Abmessung (LxBxH): 946 x 442 x 72mm; zul. Betriebsumgebungstemperatur: -40..+60°C (bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungs­temperatur um 5°C); Verpackungs­einheit: 1 Stück; (Lieferung ohne Zubehör; Montagezubehör bitte zusätzlich bestellen)

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Hallenleuchte
Produktname Highbay 21 maxi
Bestell-Nr. 52HN11DB5QDA

Komponente 1

Lichttechnik
Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung
Abstrahlwinkel eng strahlend
Symmetrie symmetrisch
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 22
UGR Blickrichtung quer zur Leuchte ≤ 22

Bestückung
Leuchtmittel mit LED
Bemessungs­lichtstrom 36980lm
Licht­ausbeute 187lm/W
Farb­temperatur 5000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 850
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 197,7W
Zusatz interne Verdrahtung halogenfrei

Betriebsgerät
Ansteuerung DALI 2

Komponente 2

Betriebsgerät
Schaltungsart für Zentralbatterieanlagen gemäß EN 60598-2-22

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK08
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+60°C
Zusatz LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet
Norm EN 60598-2-22
Prüfzeichen, Kennzeichnung CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 5polig, max. 2,5mm²
Nennspannung 230..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Länge 946mm
Breite 442mm
Höhe 72mm
Gewicht 7,1kg

Lebensdauer

Bemessungslebensdauer 75000h (L80) bei UT = ta max

Produkttyp
Hallenleuchte

Produktname
Highbay 21 maxi

Bestell-Nr.
52HN11DB5QDA

Lichttechnik

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung

Abstrahlwinkel
eng strahlend

Symmetrie
symmetrisch

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 22

UGR Blickrichtung quer zur Leuchte
≤ 22

Bestückung

Leuchtmittel
mit LED

Bemessungs­lichtstrom
36980lm

Licht­ausbeute
187lm/W

Farb­temperatur
5000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
850

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
197,7W

Zusatz
interne Verdrahtung halogenfrei

Betriebsgerät

Ansteuerung
DALI 2

Betriebsgerät

Schaltungsart
für Zentralbatterieanlagen gemäß EN 60598-2-22

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK08

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+60°C

Zusatz
LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet

Norm
EN 60598-2-22

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE, UKCA

Gehäuserahmen
Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette

Anordnung
Einzelanordnung

Anschluss
Klemme, 5polig, max. 2,5mm²

Nennspannung
230..240V, 0/50..60Hz, AC/DC

Länge
946mm

Breite
442mm

Höhe
72mm

Gewicht
7,1kg

Bemessungslebensdauer
75000h (L80) bei UT = ta max

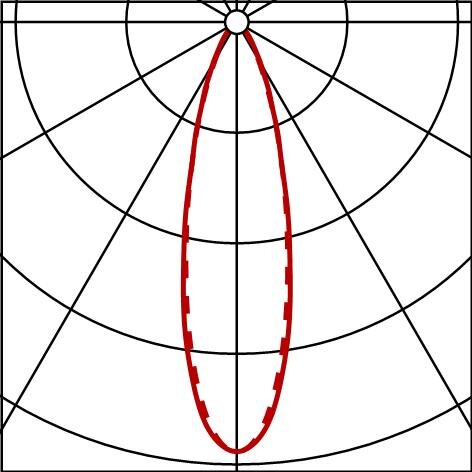

Lichttechnischer Prüfbefund / Planungsdaten

HB21mx
eng,36980lm850,DA2
Bestückung: LED 5000K / CRI >= 80, Werkseinstellung AC-Modus: AC-Betrieb
Bestellnr.: 52HN11DB5QDA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

HB21mx
Bestückung: LED 5000K / CRI >= 80, Notlichtbetrieb Bemessungs­lichtstrom: DC Betrieb (Zentral- / Gruppenakku) Initiales Notlichtlevel
Bestellnr.: 52HN11DB5QDA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
