Bestellnr.: 5XA5243ET14H000032

Bezeichnung Mastleuchte
Produktname Laterne Classic
Lampe LED
Bemessungslichtstrom 1380lm
Lichtausbeute 97lm/W
Farbtemperatur 3000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 14
PNenn Ende Lebensdauer 15
PRed bei 50% Lichtstrom 8
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 14,4kg

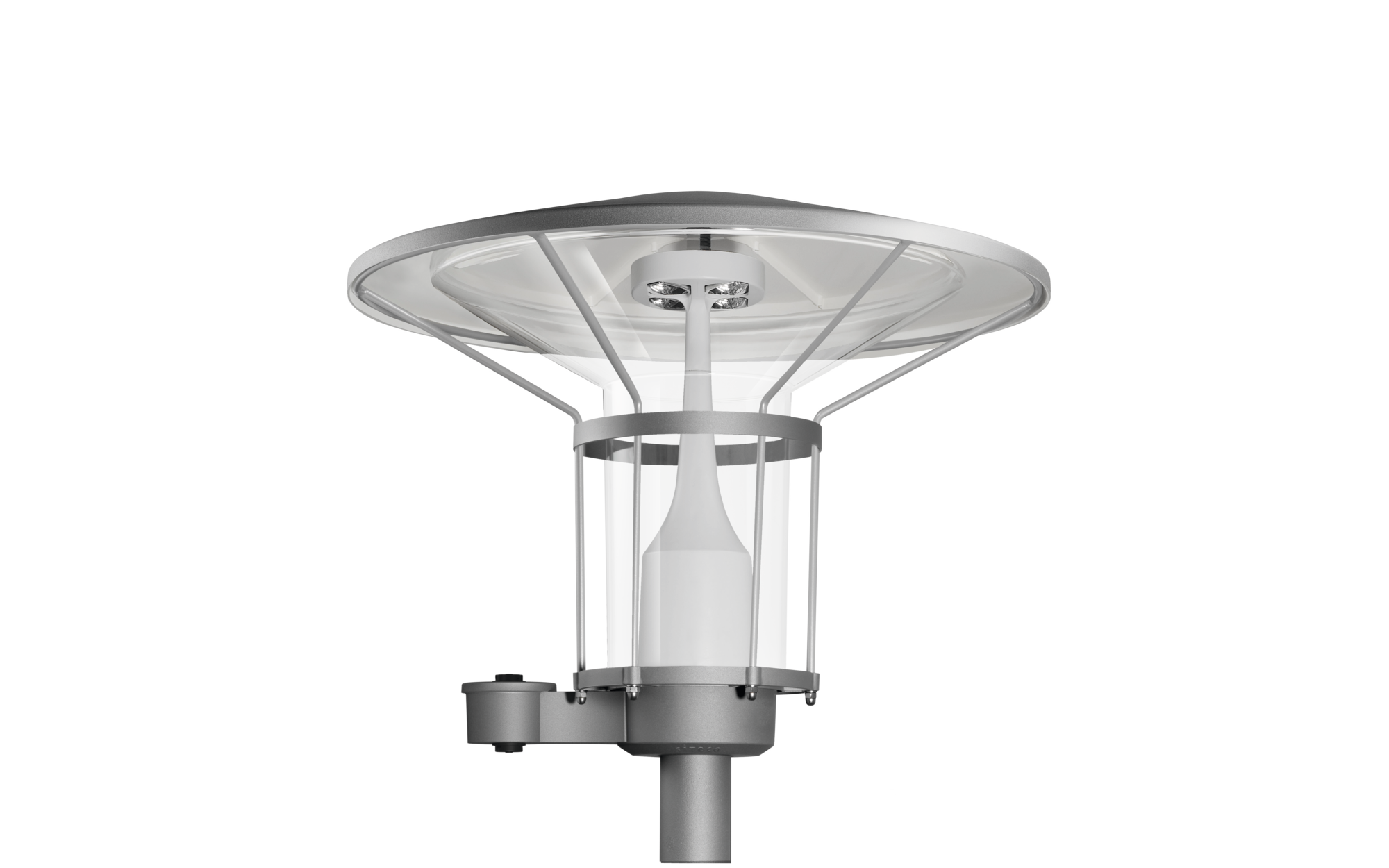

Laterne Classic, Mastleuchte, Modul 540 Plus, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Lichtverteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: Aufsatz, LED High Power LED, Bemessungslichtstrom: 1.380 lm, Lichtfarbe: 730, Farbtemperatur: 3000K, Vorschaltgerät: EVG Smart Interface, Steuerung: Überhitzungsschutz, digitale Kommunikationsschnittstelle, zeitabhängige Lichtstromsteuerung, flexible Lichtstromparametrierung, mit Klemme, 6polig, max. 2,5mm², Netzanschluss: 220..240V, AC, 50/60Hz, Beginn der Lebensdauer: 14 W, Ende der Lebensdauer: 15 W, Reduzierung: 8 W, Leuchtengehäuse-Oberteil, aus Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S), Durchmesser: 750 mm, Höhe: 596mm, für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, Siteco® eisenglimmer (DB 702S), Modul 540 Plus, verkehrsweiß (RAL 9016), Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungseinheit: 1 Stück

Produktdetails


Kenndaten

Produkttyp Mastleuchte
Produktname Laterne Classic
Bestell-Nr. 5XA5243ET14H000032


Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Lichtverteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend


Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungslichtstrom 1380lm
Lichtausbeute 97lm/W
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungsleistung Beginn Lebensdauer 14
Bemessungsleistung Ende Lebensdauer 15
Bemessungsleistung bei 50% Lichtstrom 8


Betriebsgerät

Vorschaltgerät EVG Smart Interface
Ansteuerung D4i
Ausstattung Überhitzungsschutz, digitale Kommunikationsschnittstelle, zeitabhängige Lichtstromsteuerung, flexible Lichtstromparametrierung


Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE


Material, Farbe

Leuchtengehäuse-Oberteil Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S)
Farbangabe Siteco® eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, Siteco® eisenglimmer (DB 702S)
Farbangabe Siteco® eisenglimmer (DB 702S)
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA


Montage

Montageart, Montageort Aufsatz, auf dem Mast


Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm²
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit 6kV 1,2/50µs

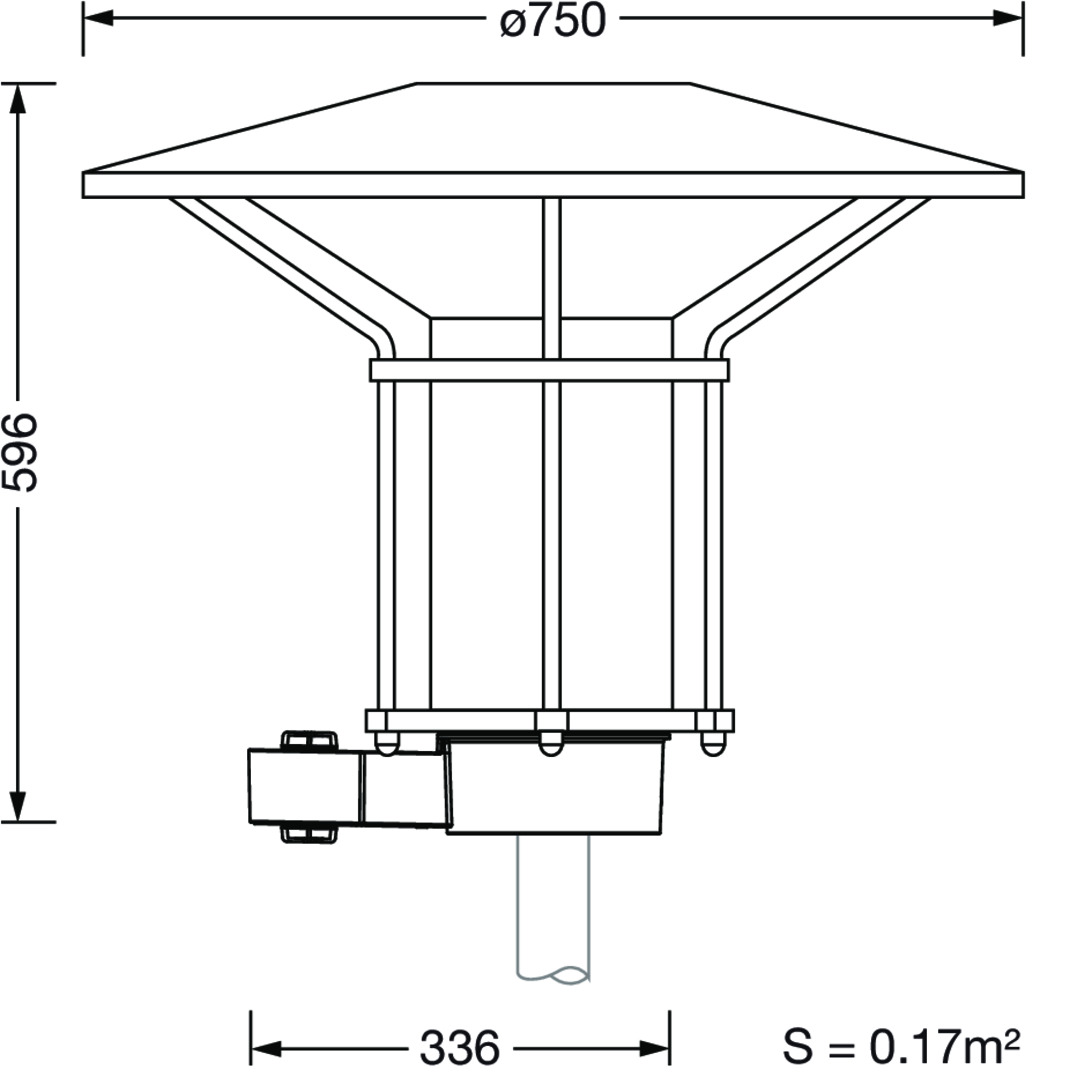

Abmessung, Gewicht

Durchmesser 750mm
Höhe 596mm
Gewicht 14,4kg
Mastzopf für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm


Lichtemission

Lichtemission < 3%


Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Laterne Classic

Bestell-Nr.
5XA5243ET14H000032

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Lichtverteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungslichtstrom
1380lm

Lichtausbeute
97lm/W

Farbtemperatur
3000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungsleistung Beginn Lebensdauer
14

Bemessungsleistung Ende Lebensdauer
15

Bemessungsleistung bei 50% Lichtstrom
8

Vorschaltgerät
EVG Smart Interface

Ansteuerung
D4i

Ausstattung
Überhitzungsschutz, digitale Kommunikationsschnittstelle, zeitabhängige Lichtstromsteuerung, flexible Lichtstromparametrierung

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchtengehäuse-Oberteil
Polyester, glasfaserverstärkt, lackiert, Siteco® eisenglimmer (DB 702S)

Farbangabe
Siteco® eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, Siteco® eisenglimmer (DB 702S)

Farbangabe
Siteco® eisenglimmer (DB 702S)

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm²

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
6kV 1,2/50µs

Durchmesser
750mm

Höhe
596mm

Gewicht
14,4kg

Mastzopf
für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission
< 3%

Bemessungslebensdauer
100000h bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

Lichttechnischer Prüfbefund / Planungsdaten

Lat.Clas
ST1.2a,1380lm730,D4i,SIun/ob
Bestellnr.: 5XA5243ET14H000032
