51MA23D73LWA1

Bestellnr.: 51MA23D73LWA1
Artikel merkenArtikel merken

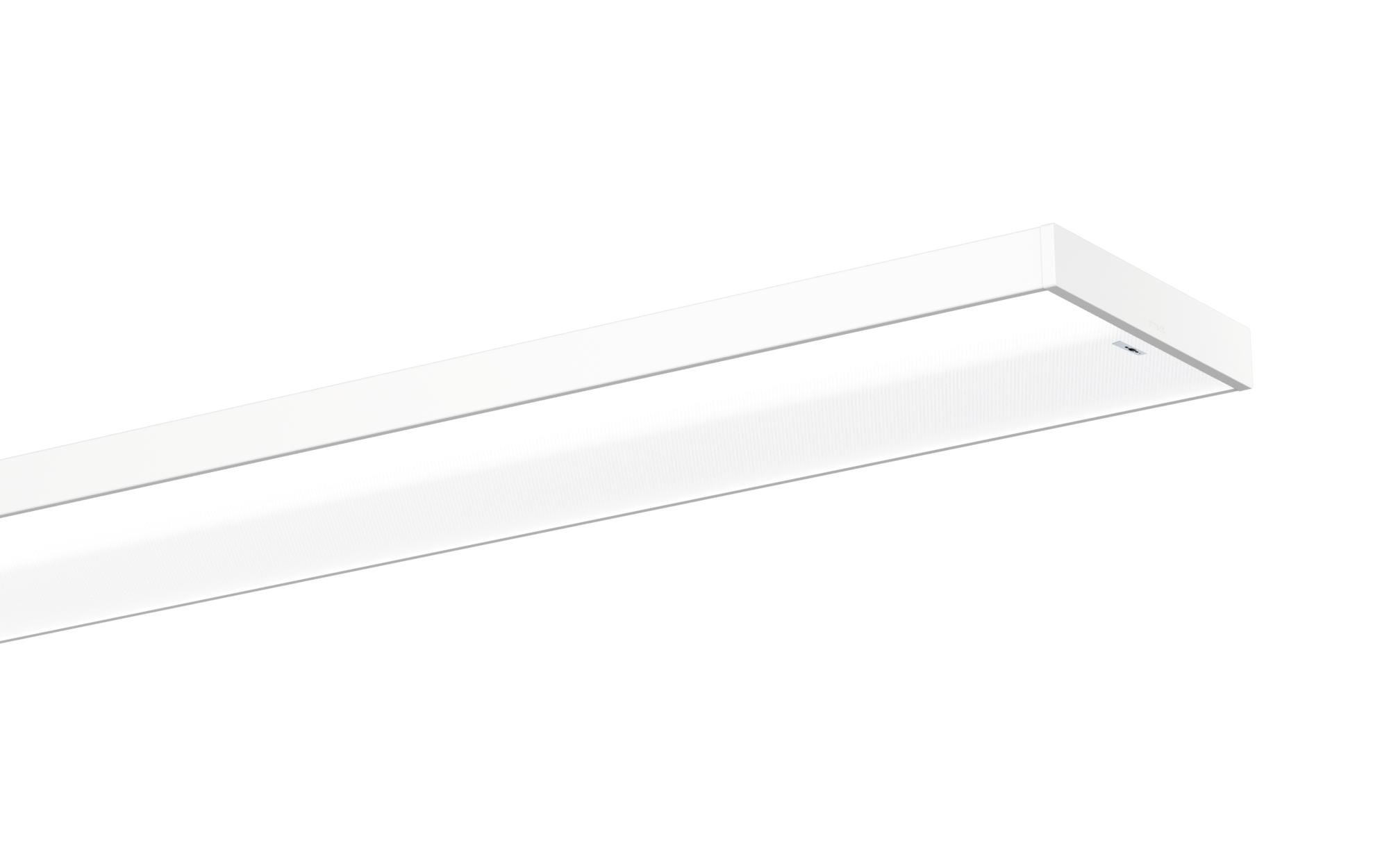

Bezeichnung Office-Leuchte
Produktname Silica 21 Rectangular Prismatic X
Lampe LED
Bemessungs­lichtstrom 4770lm
Licht­ausbeute 151lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 31,7W
Lebensdauer 75000h (L85) bei UT = 25°C
Schutzart IP40
Schlag­festigkeit IK03
Gewicht 4,1kg

Silica 21 Rectangular Prismatic X, Office-Leuchte, primäre lichttechn. Abdeckung: Prismenscheibe, aus PMMA, BAP65 (L= 3000cd/m²), Lichtaustritt: direkt mit Deckenaufhellung strahlend, primäre Licht­charakteristik: symmetrisch, Montageart: Anbau, LED, Bemessungs­lichtstrom: 4.770lm, Licht­ausbeute: 151lm/W, Lichtfarbe: 830, Farb­temperatur: 3000K, Vorschaltgerät: DALI 2, mit Klemme, 3+2polig, max. 2,5mm², Netz­anschluss: 220..240V, AC, 50/60Hz, Bemessungs­leistung: 31,7W, Leuchten­gehäuse, aus Stahlblech, verkehrsweiß (RAL 9016), Länge: 1.200mm, Breite: 225mm, Höhe: 53mm, Sensor PC2, zentrale Steuerung - Anbindung an Licht- oder Gebäudemanagement, Ausstattung: Standard, Leistungsumfang: zertifiziert nach Teil 101,103,303,304, dimmbar, Schutzart (gesamt): IP40, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, Schlag­festigkeit: IK03, zul. Betriebsumgebungstemperatur: 0..+35°C, Norm: EN 50419, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Systemfamilie DALI-2
Produkttyp Office-Leuchte
Produktname Silica 21 Rectangular Prismatic X
Bestell-Nr. 51MA23D73LWA1

Lichttechnik

Abdeckung Prismenscheibe
Abstrahlwinkel extrem breit strahlend
Symmetrie symmetrisch
Lichtaustritt direkt mit Deckenaufhellung
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung

Leuchtmittel mit LED
Bemessungs­lichtstrom 4770lm
Licht­ausbeute 151lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 830
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 31,7W

Betriebsgerät

Ansteuerung DALI 2, dimmbar

Zertifikate, Standards

Schutzart IP40
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK03
Temperaturbereich (Betrieb) 0..+35°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Leuchten­gehäuse Stahlblech, verkehrsweiß (RAL 9016)
Abdeckung Prismenscheibe aus PMMA

Montage

Montageart, Montageort Anbau, an der Decke
Montagehöhe 2,5..5m
Anordnung Einzelanordnung
Zusatz Deckenmontage nur mit Anbaubox möglich, bitte je nach Leuchtenlänge und Gehäusefarbe zusätzlich bestellen

Elektrischer Anschluss

Anschluss Klemme, 3+2polig, max. 2,5mm²
Nennspannung 220..240V, 50/60Hz, AC

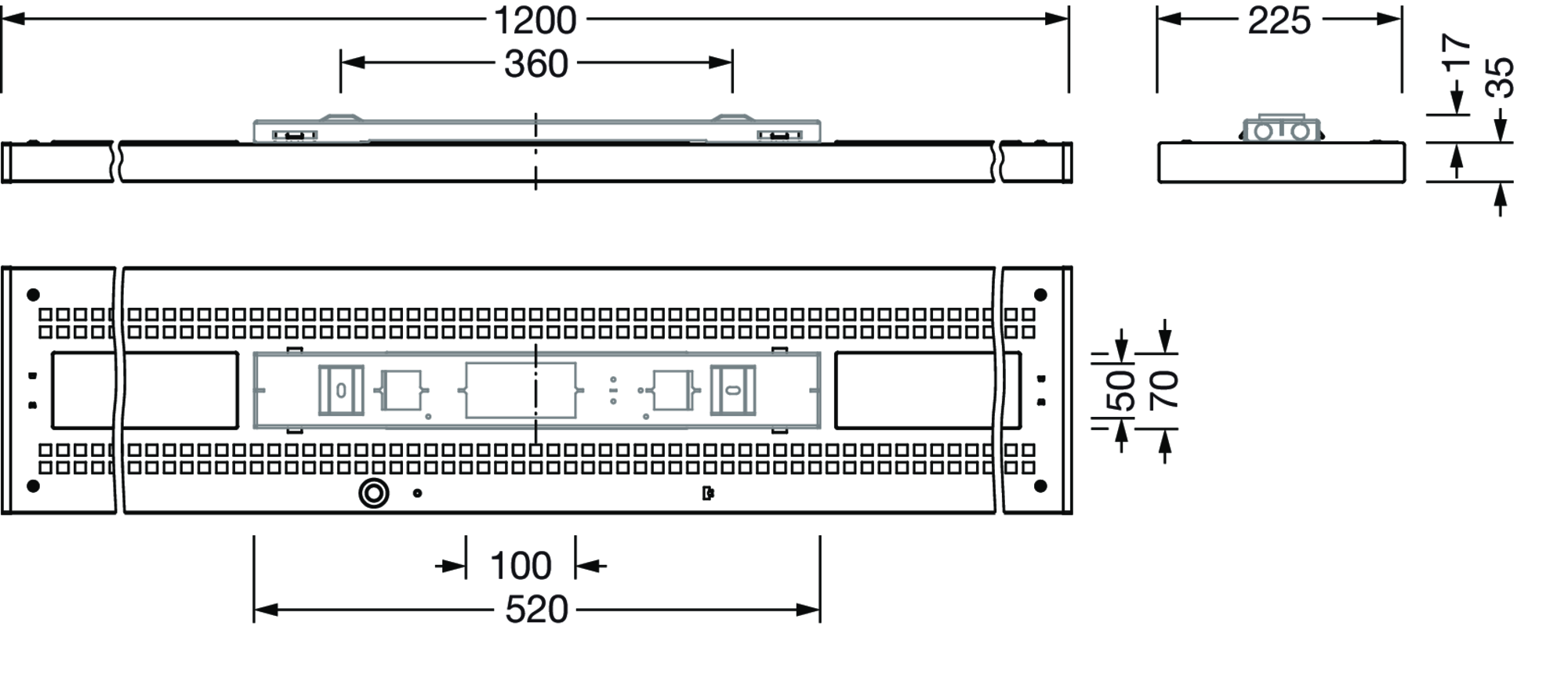

Abmessung, Gewicht

Länge 1200mm
Breite 225mm
Höhe 53mm
Gewicht 4,1kg

Lebensdauer

Bemessungslebensdauer 75000h (L85) bei UT = 25°C

Eingänge

1x PIR-Bewegungssensor
Anschluss PIR-Sensor (Passiv-Infrarot)
Erfassungswinkel 360°
Erfassungsbereich tangential ca. ø1,8m..7m
Erfassungsbereich ca. ø1,8m..5m
Möglichkeit Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar
Besonderheit kreisförmiger Erfassungsbereich

1x Lichtsensor
Beleuchtungsstärke 20..800lx (direkt am Sensor)

Ausgänge

1x DALI
Systemstrom max. 6mA
Besonderheit DALI, Slave-Funktion, DALI-Strom max. 6mA

1x LED rot/grün
Besonderheit zur Anzeige der Initialisierung

Systemfamilie
DALI-2

Produkttyp
Office-Leuchte

Produktname
Silica 21 Rectangular Prismatic X

Bestell-Nr.
51MA23D73LWA1

Abdeckung
Prismenscheibe

Abstrahlwinkel
extrem breit strahlend

Symmetrie
symmetrisch

Lichtaustritt
direkt mit Deckenaufhellung

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Leuchtmittel
mit LED

Bemessungs­lichtstrom
4770lm

Licht­ausbeute
151lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
830

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
31,7W

Ansteuerung
DALI 2, dimmbar

Schutzart
IP40

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK03

Temperaturbereich (Betrieb)
0..+35°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Leuchten­gehäuse
Stahlblech, verkehrsweiß (RAL 9016)

Abdeckung
Prismenscheibe aus PMMA

Montageart, Montageort
Anbau, an der Decke

Montagehöhe
2,5..5m

Anordnung
Einzelanordnung

Zusatz
Deckenmontage nur mit Anbaubox möglich, bitte je nach Leuchtenlänge und Gehäusefarbe zusätzlich bestellen

Anschluss
Klemme, 3+2polig, max. 2,5mm²

Nennspannung
220..240V, 50/60Hz, AC

Länge
1200mm

Breite
225mm

Höhe
53mm

Gewicht
4,1kg

Bemessungslebensdauer
75000h (L85) bei UT = 25°C

1x PIR-Bewegungssensor

Anschluss
PIR-Sensor (Passiv-Infrarot)

Erfassungswinkel
360°

Erfassungsbereich
tangential ca. ø1,8m..7m

Erfassungsbereich
ca. ø1,8m..5m

Möglichkeit
Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar

Besonderheit
kreisförmiger Erfassungsbereich

1x Lichtsensor

Beleuchtungsstärke
20..800lx (direkt am Sensor)

1x DALI

Systemstrom
max. 6mA

Besonderheit
DALI, Slave-Funktion, DALI-Strom max. 6mA

1x LED rot/grün

Besonderheit
zur Anzeige der Initialisierung

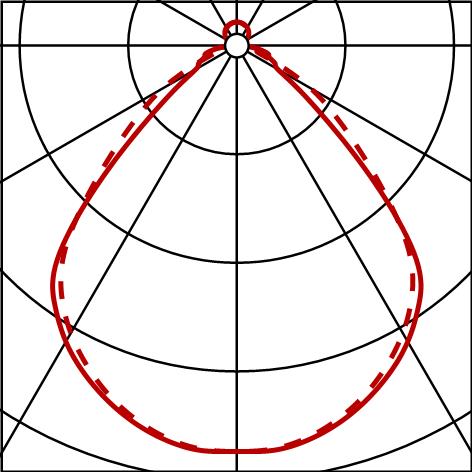

Lichttechnischer Prüfbefund / Planungsdaten

Silica 21 Rectangular Prismatic X
Office-Leuchte, verkehrsweiß (RAL 9016), DALI 2, 4770lm, 830, 1200x225mm, Anschluss: Klemme
Bestückung: LED 3000K / CRI >= 80
Bestellnr.: 51MA23D73LWA1

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-Symbol (DXF)
