51MQ16HC2M15

Bestellnr.: 51MQ16HC2M15
Artikel merkenArtikel merken

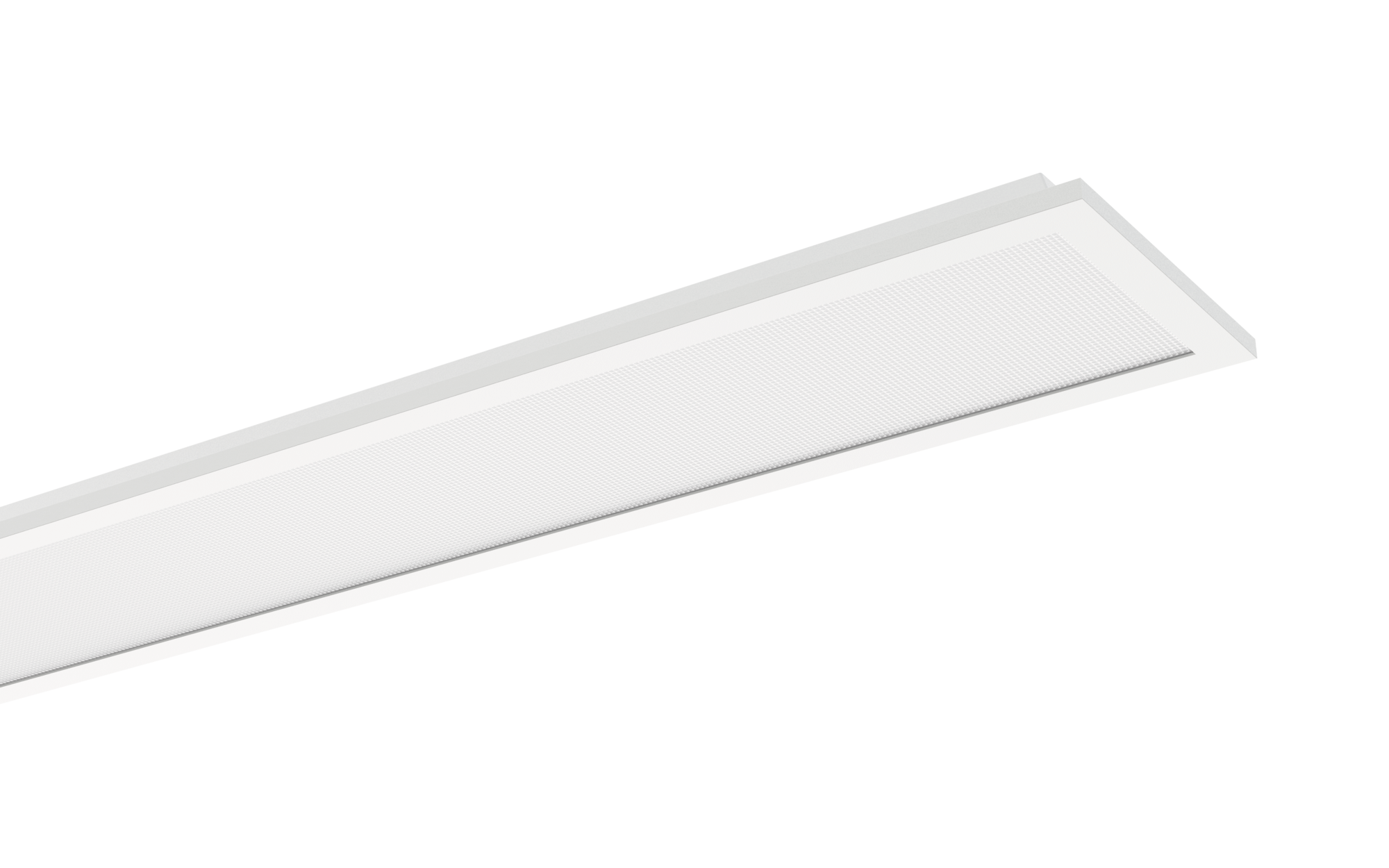

Bezeichnung Office-Leuchte
Produktname Apollon 21 Rectangular
Lampe LED
Bemessungs­lichtstrom 5500lm
Licht­ausbeute 148lm/W
Farb­temperatur 3000/4000K
Farb­wiedergabe CRI > 80
PNenn Beginn Lebensdauer 37
PNenn Ende Lebensdauer 45
Lebensdauer 100000h (L100) bei UT = 25°C
Schutzart IP20
Schlag­festigkeit IK03
Gewicht 3,2kg

Apollon 21 Rectangular, Office-Leuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: mikroprismatische Abdeckung, aus PS, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: symmetrisch, Montageart: Einlegemontage, LED, Bemessungs­lichtstrom: 5.500lm, Licht­ausbeute: 148lm/W, Lichtfarbe: 830/840, Farb­temperatur: 3000/4000K, Vorschaltgerät: DALI 2, CLO, mit Klemme, 5polig, Netz­anschluss: 220..240V, AC/DC, 0/50..60Hz, Beginn der Lebensdauer: 37W, Ende der Lebensdauer: 45W, geeignet für Einzelbatterie-Notlichtelement 58DB00B013A mit integrierter Selbsttestfunktion gemäß EN 60598-2-22, Gehäuse, aus Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), Modul: M625, Länge: 1.545mm, Breite: 179mm, Höhe: 34mm, Gehäuseoberseite, aus Stahlblech, pulver­beschichtet, Schutzart (gesamt): IP20, Schutzart (Lampenraum, raumseitig): IP50, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, UKCA, Schlag­festigkeit: IK03, zul. Betriebsumgebungstemperatur: -20..+45°C, Norm: EN 60598-2-22, EPBD ready: DALI 2-EVG, zertfiziert nach IEC62386, Teile 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data), entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebens­mittel­industrie, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Office-Leuchte
Produktname Apollon 21 Rectangular
Bestell-Nr. 51MQ16HC2M15

Komponente 1

Lichttechnik
Lichtlenkung Linse aus PMMA
Abdeckung mikroprismatische Abdeckung
Abstrahlwinkel breit strahlend, 90°
Symmetrie symmetrisch

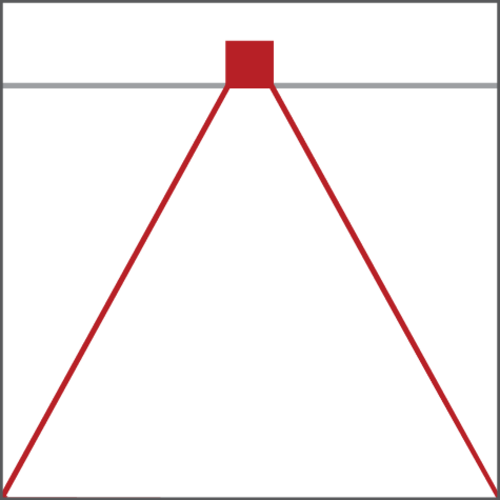

Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 22
UGR Blickrichtung quer zur Leuchte ≤ 22

Bestückung
Leuchtmittel mit LED
Bemessungs­lichtstrom 5500lm
Licht­ausbeute 148lm/W
Farb­temperatur 3000/4000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 37
Bemessungs­leistung Ende Lebensdauer 45
Zusatz mit Durch­ver­drahtung, für Zentralbatterieanlagen gemäß EN 60598-2-22, Lichtstrom am Vorschaltgerät einstellbar in 8 Stufen (3700/.../5500lm), Anschluss­leistung je nach Lichtstromeinstellung (24,2/.../36,6W), Lichtstrom bei DC Betrieb 100%

Betriebsgerät
Ansteuerung DALI 2, CLO

Komponente 2

Betriebsgerät
Schaltungsart geeignet für Einzelbatterie-Notlichtelement 58DB00B013A mit integrierter Selbsttestfunktion gemäß EN 60598-2-22

Zertifikate, Standards

Schutzart IP20
Schutzart (Lampenraum, raumseitig) IP50
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK03
Temperaturbereich (Betrieb) -20..+45°C
Zusatz entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebens­mittel­industrie
Norm EN 60598-2-22, EPBD ready: DALI 2-EVG, zertfiziert nach IEC62386, Teile 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)
Prüfzeichen, Kennzeichnung CE, ENEC, UKCA

Material, Farbe

Gehäuse Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)
Gehäuseoberseite Stahlblech, pulver­beschichtet
Abdeckung mikroprismatische Abdeckung aus PS

Montage

Montageart, Montageort Einlegemontage, in der Decke
Anordnung Einzelanordnung
Zusatz für Deckeneinbau erforderliches Montagezubehör bitte zusätzlich bestellen

Elektrischer Anschluss

Anschluss Klemme, 5polig
Nennspannung 220..240V, 0/50..60Hz, AC/DC

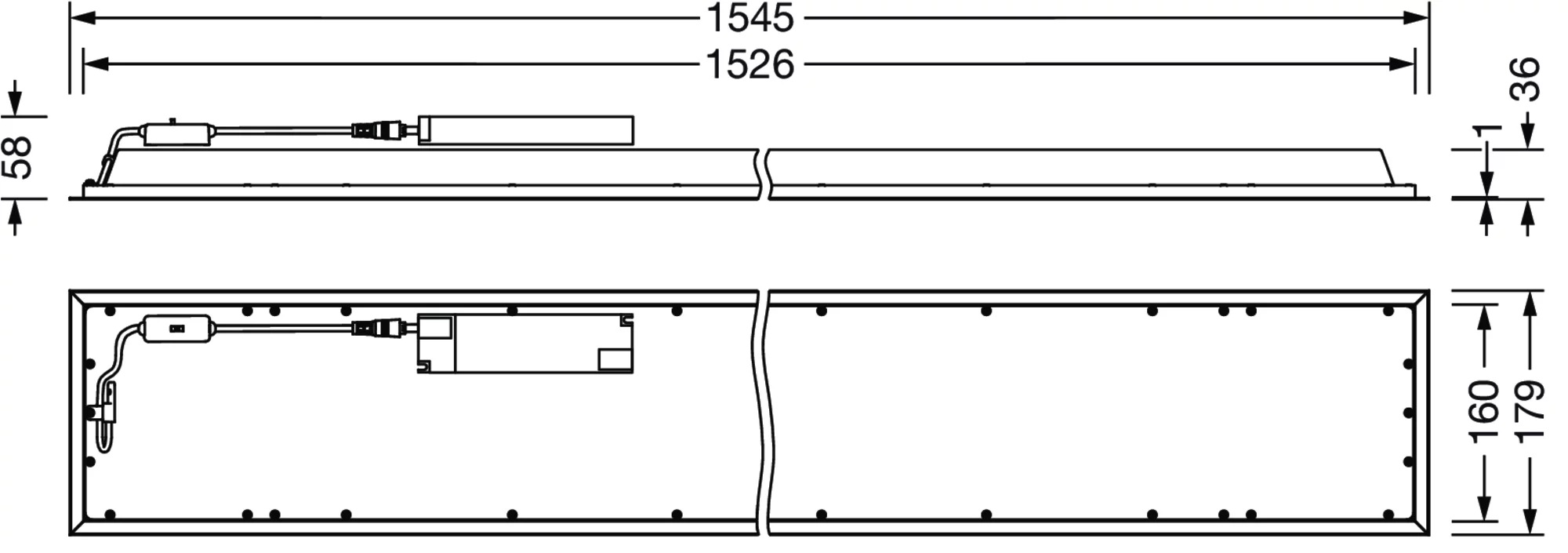

Abmessung, Gewicht

Länge 1545mm
Breite 179mm
Höhe 34mm
Gewicht 3,2kg

Lebensdauer

Bemessungslebensdauer 100000h (L100) bei UT = 25°C

Produkttyp
Office-Leuchte

Produktname
Apollon 21 Rectangular

Bestell-Nr.
51MQ16HC2M15

Lichttechnik

Lichtlenkung
Linse aus PMMA

Abdeckung
mikroprismatische Abdeckung

Abstrahlwinkel
breit strahlend, 90°

Symmetrie
symmetrisch

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 22

UGR Blickrichtung quer zur Leuchte
≤ 22

Bestückung

Leuchtmittel
mit LED

Bemessungs­lichtstrom
5500lm

Licht­ausbeute
148lm/W

Farb­temperatur
3000/4000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
37

Bemessungs­leistung Ende Lebensdauer
45

Zusatz
mit Durch­ver­drahtung, für Zentralbatterieanlagen gemäß EN 60598-2-22, Lichtstrom am Vorschaltgerät einstellbar in 8 Stufen (3700/.../5500lm), Anschluss­leistung je nach Lichtstromeinstellung (24,2/.../36,6W), Lichtstrom bei DC Betrieb 100%

Betriebsgerät

Ansteuerung
DALI 2, CLO

Betriebsgerät

Schaltungsart
geeignet für Einzelbatterie-Notlichtelement 58DB00B013A mit integrierter Selbsttestfunktion gemäß EN 60598-2-22

Schutzart
IP20

Schutzart (Lampenraum, raumseitig)
IP50

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK03

Temperaturbereich (Betrieb)
-20..+45°C

Zusatz
entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebens­mittel­industrie

Norm
EN 60598-2-22, EPBD ready: DALI 2-EVG, zertfiziert nach IEC62386, Teile 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)

Prüfzeichen, Kennzeichnung
CE, ENEC, UKCA

Gehäuse
Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)

Gehäuseoberseite
Stahlblech, pulver­beschichtet

Abdeckung
mikroprismatische Abdeckung aus PS

Montageart, Montageort
Einlegemontage, in der Decke

Anordnung
Einzelanordnung

Zusatz
für Deckeneinbau erforderliches Montagezubehör bitte zusätzlich bestellen

Anschluss
Klemme, 5polig

Nennspannung
220..240V, 0/50..60Hz, AC/DC

Länge
1545mm

Breite
179mm

Höhe
34mm

Gewicht
3,2kg

Bemessungslebensdauer
100000h (L100) bei UT = 25°C

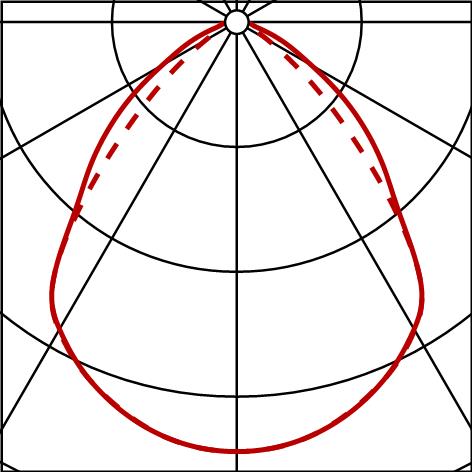

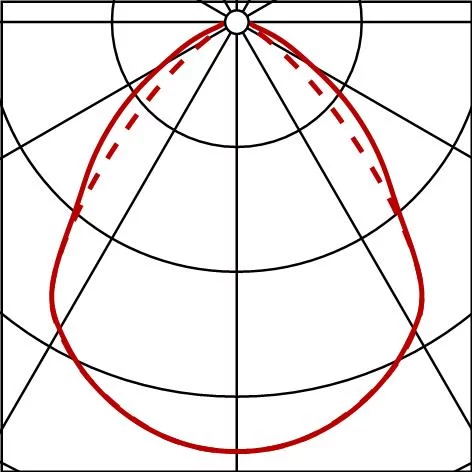

Lichttechnischer Prüfbefund / Planungsdaten

Apollon 21 Rectangular
Office-Leuchte, verkehrsweiß (RAL 9016), DALI 2, CLO, 5500lm, 830/840, 1545x179mm, für M625, Anschluss: Klemme
Bestückung: LED 4000K / CRI >= 80, Werkseinstellung: Farb­temperatur 4000K
Bestellnr.: 51MQ16HC2M15

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-Symbol (DXF)
Produktvarianten/Zubehör

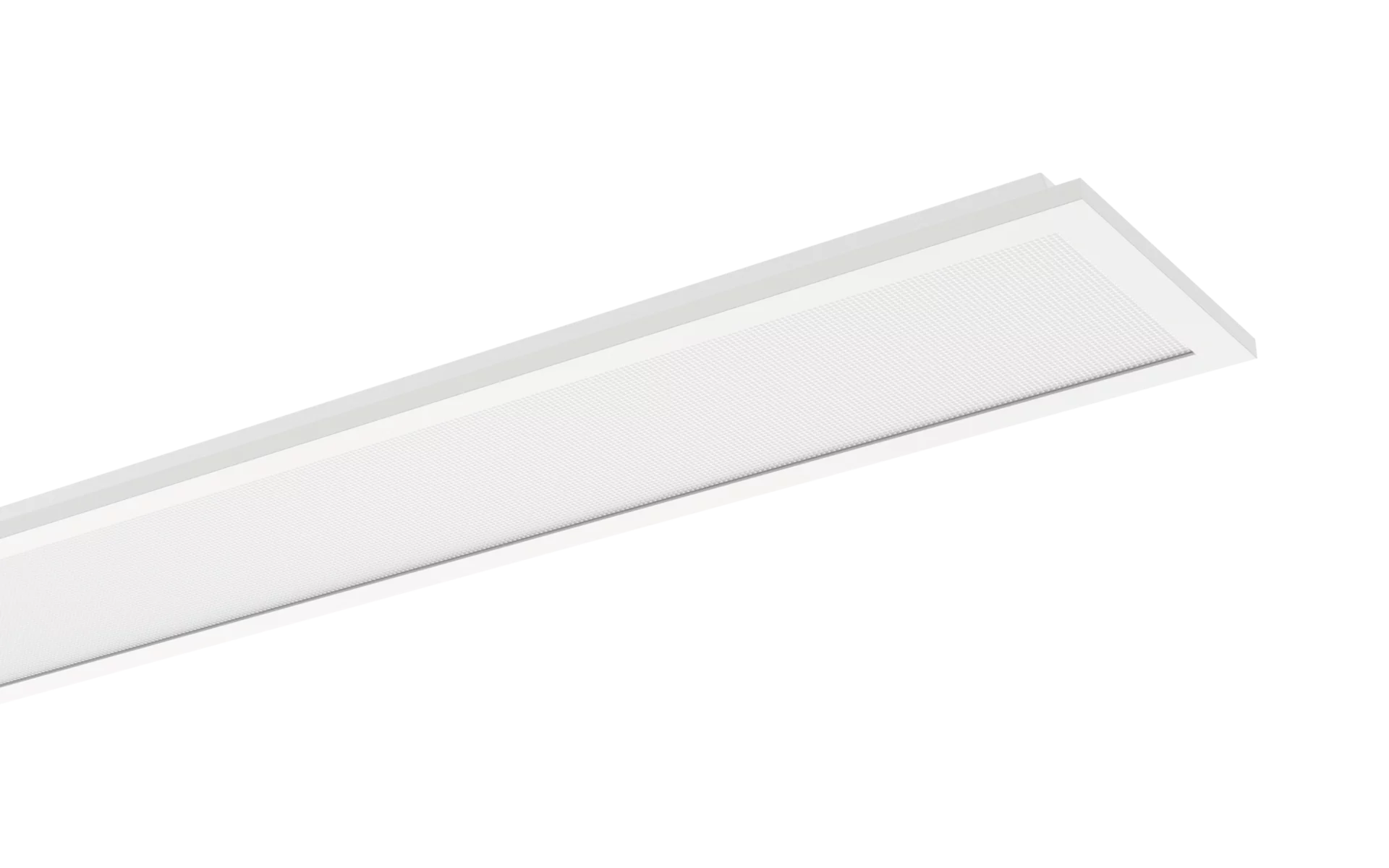

Apollon 21 Rectangular
