52HN11DB6QLA

Bestellnr.: 52HN11DB6QLA
Artikel merkenArtikel merken

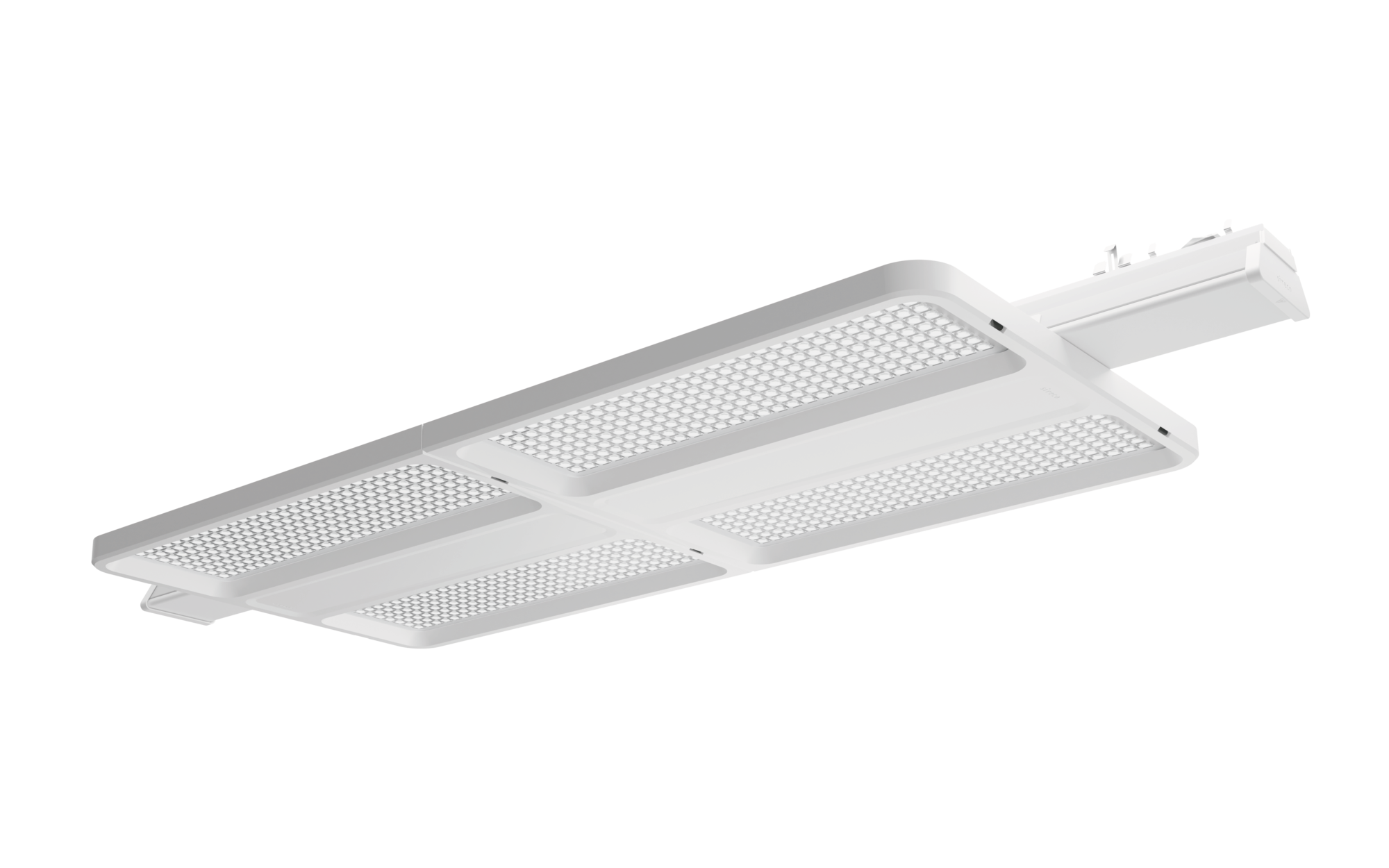

Bezeichnung Hallenleuchte
Produktname Highbay 21 für Licross Tragschiene maxi
Lampe LED
Bemessungs­lichtstrom 36840lm
Licht­ausbeute 186lm/W
Farb­temperatur 6500K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 197,7W
Lebensdauer 75000h (L80) bei UT = ta max
Schutzart IP64
Schlag­festigkeit IK06
Gewicht 7,0kg

Hallenleuchte Highbay 21 für Licross Tragschiene maxi; direkt symmetrisch eng strahlend, Lichtlenkung mit Linse aus PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | Reflexionsgrade 70/50/20); Lichtstrom: 36.840lm; Lichtfarbe: 865, Farb­temperatur: 6500K, MacAdam ≤ 3 SDCM (initial), Farb­wiedergabe: CRI > 80; Licht­ausbeute: 186,3lm/W; Bemessungslebensdauer: 75.000h (L80) bei UT= ta max; Ansteuerung: DALI 2; Leuchtenanschluss: Stecker, 5polig, mit PhasenwahlNetz­anschluss: 230..240V, AC 50/60Hz; Anschluss­leistung: 197,7W; Schutzart (gesamt): IP64; Schutzklasse (gesamt): SK I (Schutzerdung); Schutzzeichen: D; Schlag­festigkeit: IK06; Prüfzeichen: CE, ENEC, VDE, UKCA; interne Verdrahtung halogenfrei; Leuchte LABS-Konformität geprüft gemäß VDMA 24364:2018-05; Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet; Gehäuserahmen aus Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016); Abdeckung aus PMMA; schienenseitige Befestigung aus Stahl, verzinkt, weiß; Blindabdeckung aus PC/ABS, verkehrsweiß (RAL 9016); Abmessung (LxBxH): 1.250 x 442 x 71mm; zul. Betriebsumgebungstemperatur: -40..+55°C (bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungs­temperatur um 5°C); Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Hallenleuchte
Produktname Highbay 21 für Licross Tragschiene maxi
Bestell-Nr. 52HN11DB6QLA

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung
Abstrahlwinkel eng strahlend
Symmetrie symmetrisch
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 22
UGR Blickrichtung quer zur Leuchte ≤ 22

Bestückung

Leuchtmittel mit LED
Bemessungs­lichtstrom 36840lm
Licht­ausbeute 186lm/W
Farb­temperatur 6500K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 865
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 197,7W
Zusatz interne Verdrahtung halogenfrei

Betriebsgerät

Ansteuerung DALI 2

Zertifikate, Standards

Schutzart IP64
Schutzklasse SK I (Schutzerdung)
Schlag­festigkeit IK06
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+55°C
Zusatz LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet
Norm EPBD ready: DALI 2-EVG, zertfiziert nach IEC62386, Teile 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)
schienenseitige Befestigung Stahl, verzinkt, weiß
Blindabdeckung PC/ABS, verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Anordnung Bandanordnung

Elektrischer Anschluss

Anschluss Stecker, 5polig, mit Phasenwahl
Nennspannung 230..240V, 50/60Hz, AC

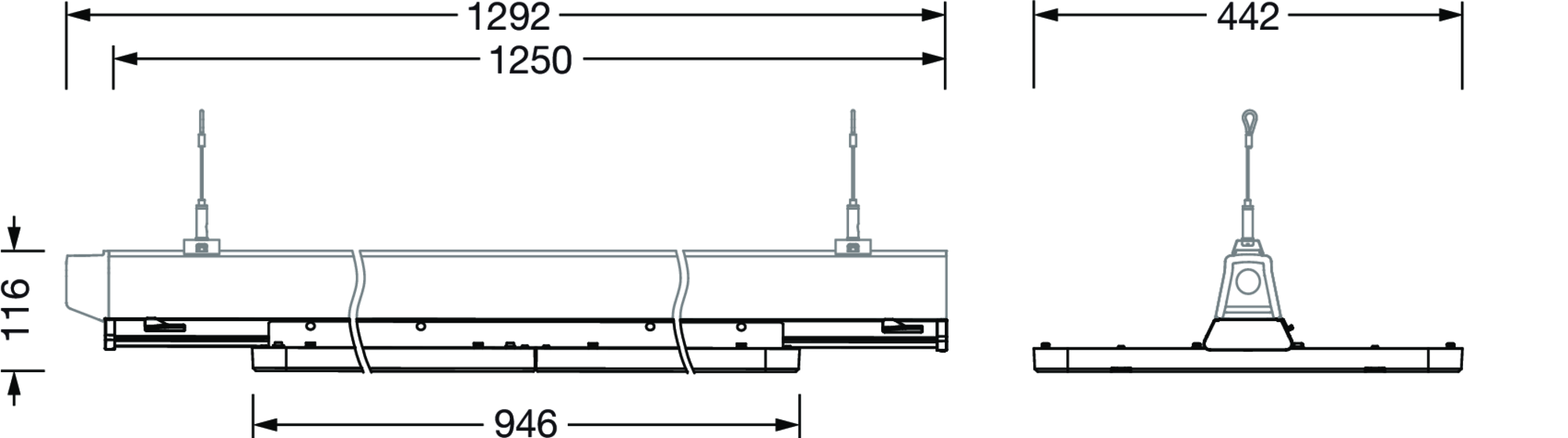

Abmessung, Gewicht

Länge 1250mm
Breite 442mm
Höhe 71mm
Gewicht 7,0kg

Lebensdauer

Bemessungslebensdauer 75000h (L80) bei UT = ta max

Produkttyp
Hallenleuchte

Produktname
Highbay 21 für Licross Tragschiene maxi

Bestell-Nr.
52HN11DB6QLA

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung

Abstrahlwinkel
eng strahlend

Symmetrie
symmetrisch

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 22

UGR Blickrichtung quer zur Leuchte
≤ 22

Leuchtmittel
mit LED

Bemessungs­lichtstrom
36840lm

Licht­ausbeute
186lm/W

Farb­temperatur
6500K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
865

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
197,7W

Zusatz
interne Verdrahtung halogenfrei

Ansteuerung
DALI 2

Schutzart
IP64

Schutzklasse
SK I (Schutzerdung)

Schlag­festigkeit
IK06

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+55°C

Zusatz
LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Für den Einsatz in der Lebens­mittel­industrie nach den Vorgaben von IFS-Food, HACCP und/oder BRC geeignet

Norm
EPBD ready: DALI 2-EVG, zertfiziert nach IEC62386, Teile 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE, UKCA

Gehäuserahmen
Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)

schienenseitige Befestigung
Stahl, verzinkt, weiß

Blindabdeckung
PC/ABS, verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Anordnung
Bandanordnung

Anschluss
Stecker, 5polig, mit Phasenwahl

Nennspannung
230..240V, 50/60Hz, AC

Länge
1250mm

Breite
442mm

Höhe
71mm

Gewicht
7,0kg

Bemessungslebensdauer
75000h (L80) bei UT = ta max

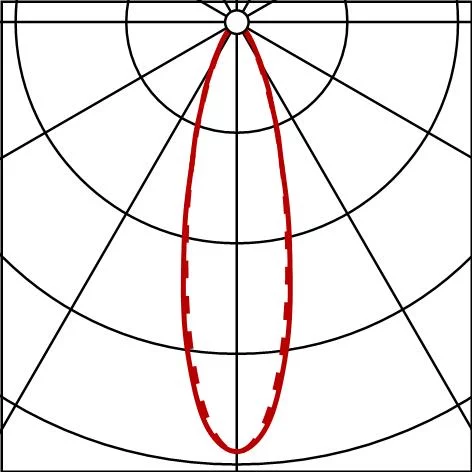

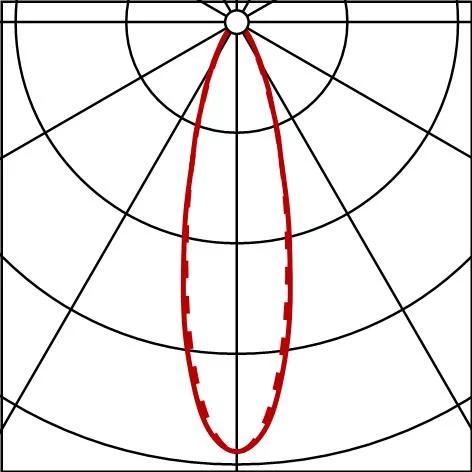

Lichttechnischer Prüfbefund / Planungsdaten

HB21/Lic-mx
eng,36840lm865,DA2
Bestückung: LED 6500K / CRI >= 80, Werkseinstellung AC-Modus: AC-Betrieb
Bestellnr.: 52HN11DB6QLA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

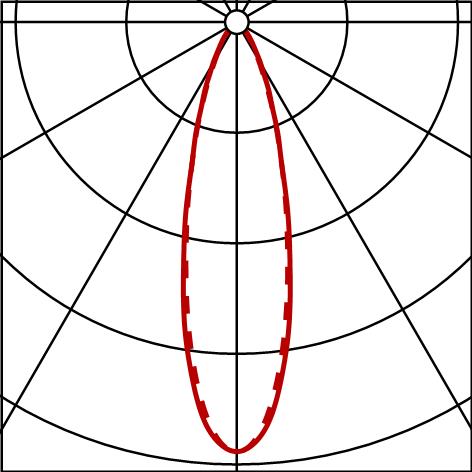

HB21/Lic-mx
Bestückung: LED 6500K / CRI >= 80, Notlichtbetrieb Bemessungs­lichtstrom: DC Betrieb (Zentral- / Gruppenakku) Initiales Notlichtlevel
Bestellnr.: 52HN11DB6QLA

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
