5XA5255LF14H

Bestellnr.: 5XA5255LF14H
Artikel merkenArtikel merken

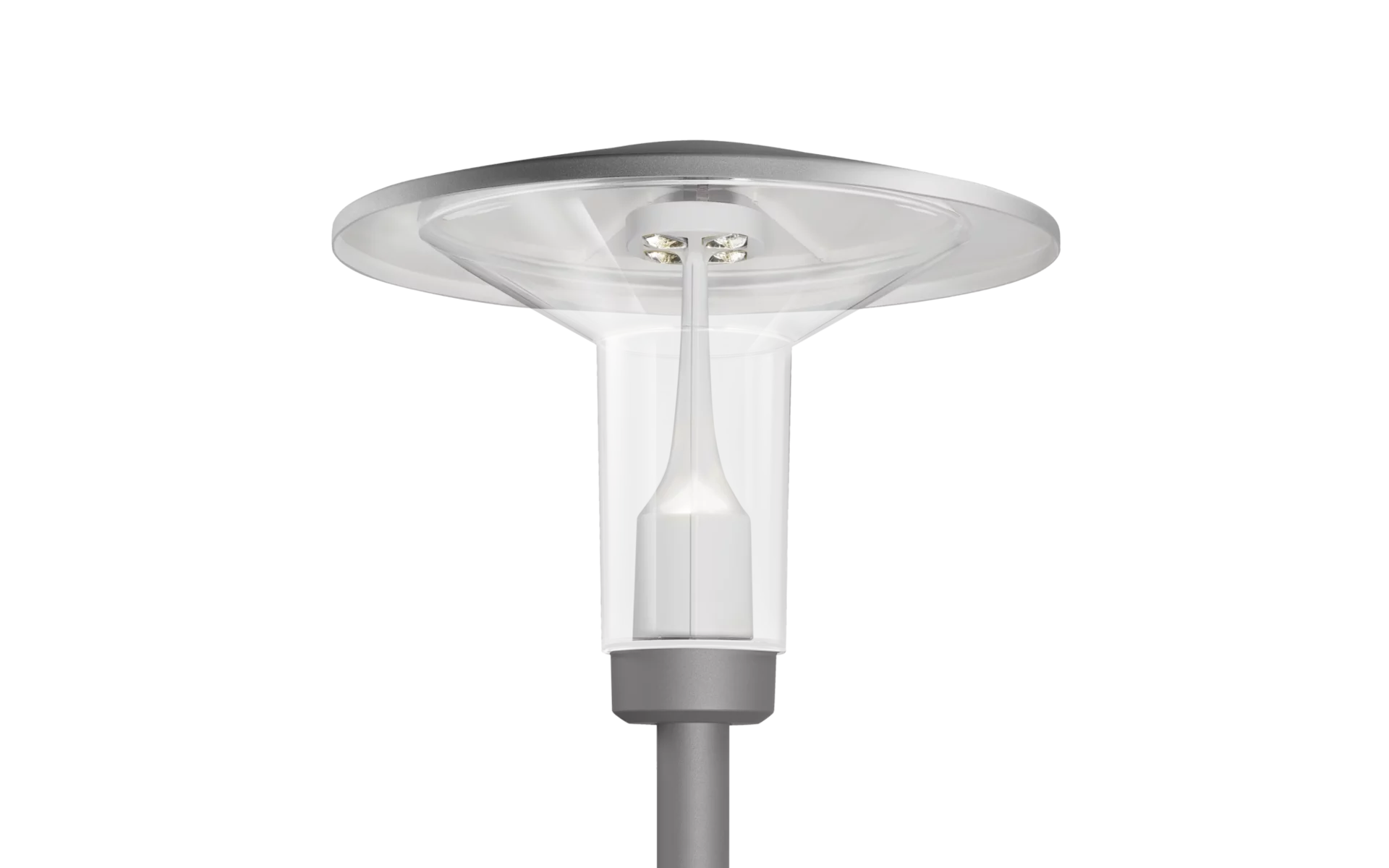

Bezeichnung Mastleuchte
Produktname Laterne iQ
Lampe LED
Bemessungs­lichtstrom 1510lm
Licht­ausbeute 151lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 10
PNenn Ende Lebensdauer 10
PRed bei 50% Lichtstrom 5
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 9,9kg

Laterne iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: P1.0a, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: stark asymmetrisch, Montageart: Aufsatz, LED, High Power LED, Bemessungs­lichtstrom: 1.510lm, Licht­ausbeute: 151lm/W, Lichtfarbe: 740, Farb­temperatur: 4000K, Vorschaltgerät: iQ Street-Remote, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), mit Klemme, 6polig, max. 2,5mm², Netz­anschluss: 230..240V, AC, 50/60Hz, Beginn der Lebensdauer: 10W, Ende der Lebensdauer: 10W, Reduzierung: 5W, Leuchten­gehäuse-Oberteil, aus Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), Durchmesser: 750mm, Höhe: 583mm, für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm, Lichtpunkthöhe: 3..5m, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß (RAL 9016), Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Laterne iQ
Bestell-Nr. 5XA5255LF14H

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung P1.0a
Abstrahlwinkel extrem breit strahlend
Symmetrie stark asymmetrisch
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 1510lm
Licht­ausbeute 151lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 10
Bemessungs­leistung Ende Lebensdauer 10
Bemessungs­leistung bei 50% Lichtstrom 5

Betriebsgerät

Vorschaltgerät EVG iQ
Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm²
Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

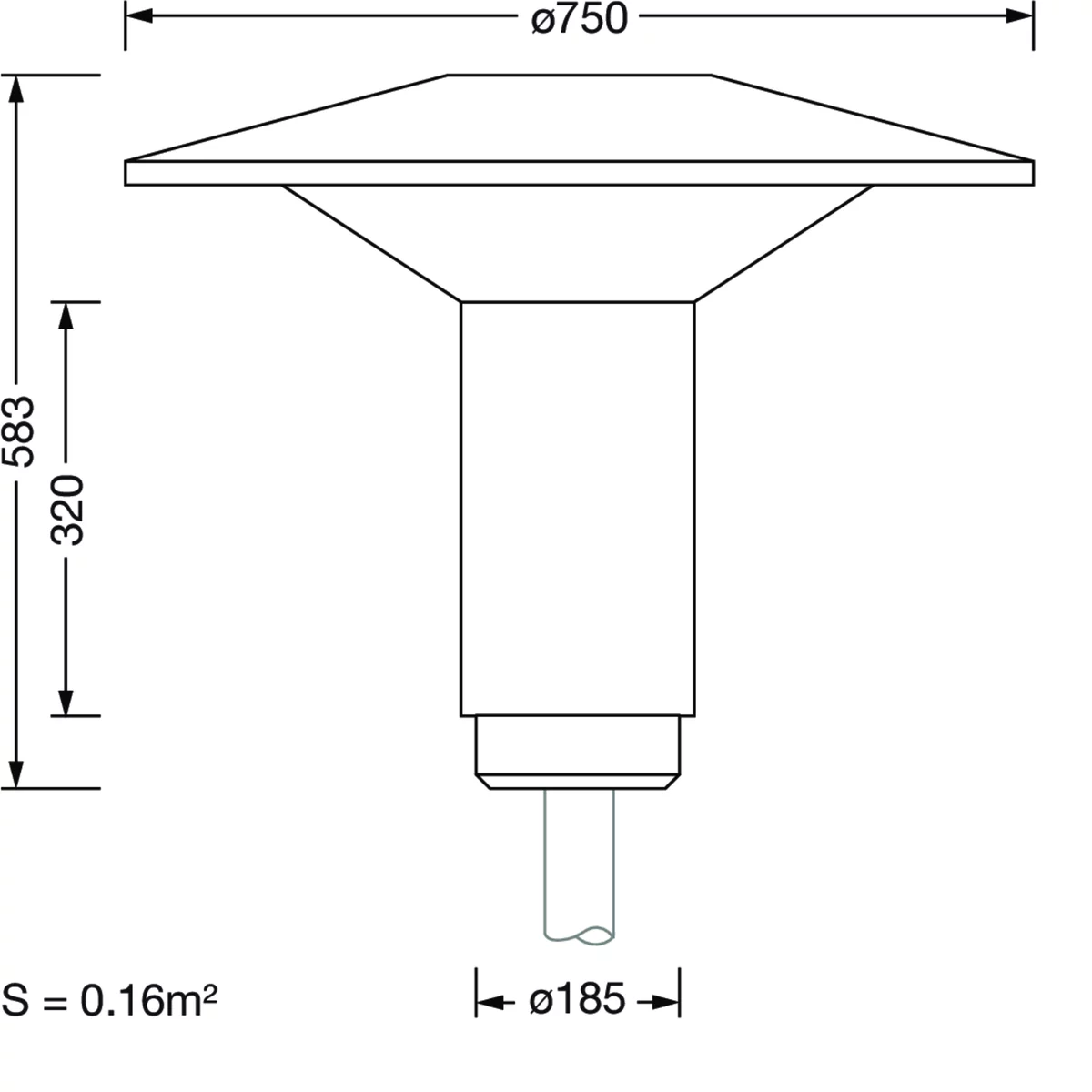

Abmessung, Gewicht

Durchmesser 750mm
Höhe 583mm
Gewicht 9,9kg
Mastzopf für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Laterne iQ

Bestell-Nr.
5XA5255LF14H

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
P1.0a

Abstrahlwinkel
extrem breit strahlend

Symmetrie
stark asymmetrisch

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
1510lm

Licht­ausbeute
151lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
10

Bemessungs­leistung Ende Lebensdauer
10

Bemessungs­leistung bei 50% Lichtstrom
5

Vorschaltgerät
EVG iQ

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm²

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
750mm

Höhe
583mm

Gewicht
9,9kg

Mastzopf
für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission
< 3%

Bemessungslebensdauer
100000h bei UT = 25°C

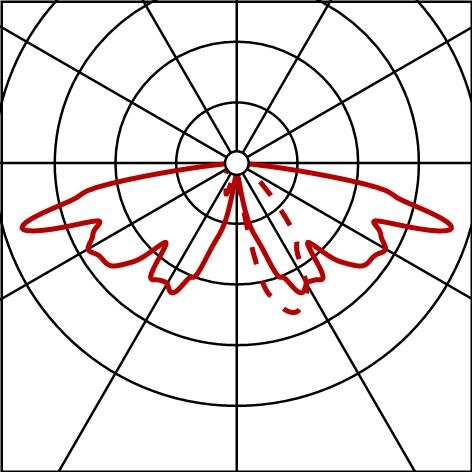

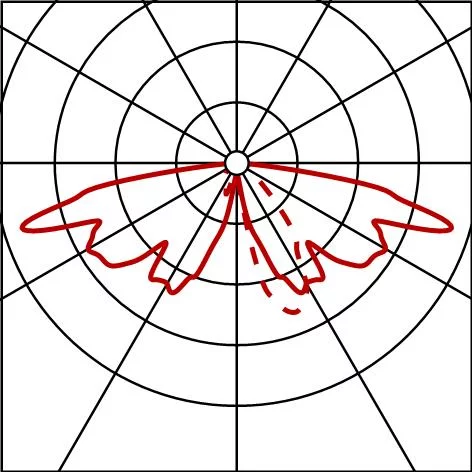

Lichttechnischer Prüfbefund / Planungsdaten

LatiQ
P1.0a,1510lm740,SR
Bestückung: 1x LED
Bestellnr.: 5XA5255LF14H

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
