5XA5425JF14H

Bestellnr.: 5XA5425JF14H
Artikel merkenArtikel merken

Bezeichnung Mastleuchte
Produktname Litepole 2 iQ
Lampe LED
Bemessungs­lichtstrom 2990lm
Licht­ausbeute 155lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 19
PNenn Ende Lebensdauer 21
PRed bei 50% Lichtstrom 10
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Gewicht 7,9kg

Litepole 2 iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: PL1.2s, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: symmetrisch, Montageart: Aufsatz, LED, High Power LED, Bemessungs­lichtstrom: 2.990lm, Licht­ausbeute: 155lm/W, Lichtfarbe: 730, Farb­temperatur: 3000K, Vorschaltgerät: iQ Street-Remote, Steuerung: Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, mit Klemme, 6polig, max. 2,5mm², Netz­anschluss: 230..240V, AC, 50/60Hz, Beginn der Lebensdauer: 19W, Ende der Lebensdauer: 21W, Reduzierung: 10W, Leuchten­gehäuse-Oberteil, aus Aluminium, lackiert, SITECO eisenglimmer (DB 702S), Durchmesser: 750mm, Höhe: 590mm, für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm, Lichtpunkthöhe: 3..5m, Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß (RAL 9016), Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Litepole 2 iQ
Bestell-Nr. 5XA5425JF14H

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar

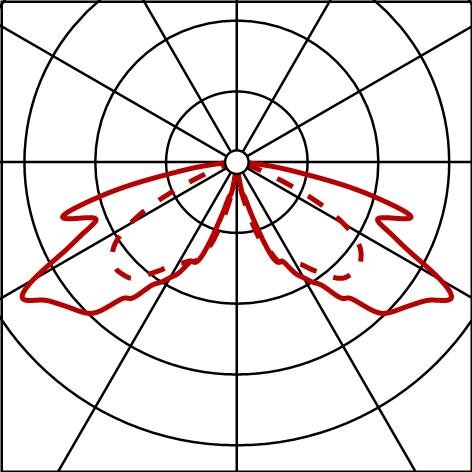

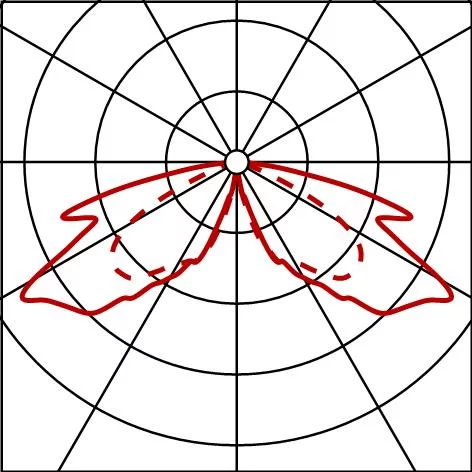

Licht­verteilung PL1.2s
Abstrahlwinkel breit strahlend
Symmetrie symmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 2990lm
Licht­ausbeute 155lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 19
Bemessungs­leistung Ende Lebensdauer 21
Bemessungs­leistung bei 50% Lichtstrom 10

Betriebsgerät

Vorschaltgerät EVG iQ
Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Aluminium, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Farbangabe SITECO eisenglimmer (DB 702S)
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm²
Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Abmessung, Gewicht

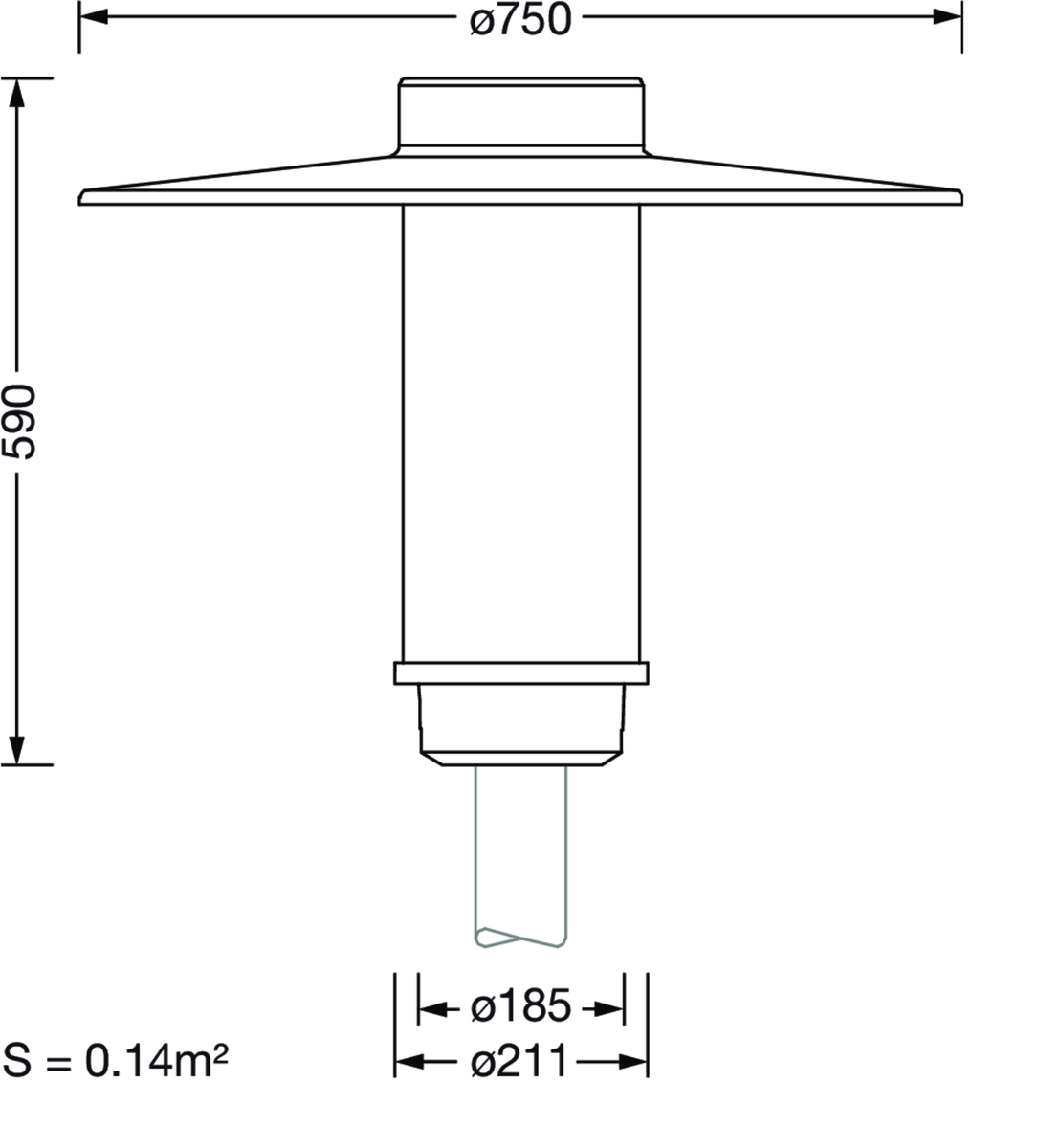

Durchmesser 750mm
Höhe 590mm
Gewicht 7,9kg
Mastzopf für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Litepole 2 iQ

Bestell-Nr.
5XA5425JF14H

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
PL1.2s

Abstrahlwinkel
breit strahlend

Symmetrie
symmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
2990lm

Licht­ausbeute
155lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
19

Bemessungs­leistung Ende Lebensdauer
21

Bemessungs­leistung bei 50% Lichtstrom
10

Vorschaltgerät
EVG iQ

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse-Oberteil
Aluminium, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Farbangabe
SITECO eisenglimmer (DB 702S)

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm²

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
750mm

Höhe
590mm

Gewicht
7,9kg

Mastzopf
für Zopfmaß: d x l = 76 x 70mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 70mm

Lichtemission
< 3%

Bemessungslebensdauer
100000h bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

Litep2iQ
PL1.2s,2990lm730,SR
Bestückung: 1x LED
Bestellnr.: 5XA5425JF14H

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
