51MA534RV3SB

Bestellnr.: 51MA534RV3SB
Artikel merkenArtikel merken

Bezeichnung Stehleuchte
Produktname Silica 21 Floor Rectangular Prismatic X
Lampe LED
Bemessungs­lichtstrom 16000lm
Licht­ausbeute 166lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 96,5W
Lebensdauer 100000h (L85) bei UT = 25°C
Schutzart IP20
Gewicht 1,0kg

Silica 21 Floor Rectangular Prismatic X, Stehleuchte, aus PMMA, primäre lichttechn. Abdeckung: Prismenscheibe, aus PMMA, BAP65 (L= 3000cd/m²), Lichtaustritt: indirekt/direkt strahlend, primäre Licht­charakteristik: asymmetrisch, primäre lichttechn. Abdeckung: Abdeckscheibe, aus PMMA, Montageart: unmontiert, LED, Bemessungs­lichtstrom: 16.000lm, Licht­ausbeute: 166lm/W, Lichtfarbe: 830, Farb­temperatur: 3000K, Vorschaltgerät: DALI 2, tageslichtabhängige Steuerung, Netz­anschluss: 230V, AC, 50/60Hz, Anschluss­leitung beigelegt, Leitungslänge: 2,5m, Lichtkopf, aus Aluminium, pulver­beschichtet, weißaluminium (RAL 9006), Länge: 671mm, Breite: 377mm, Höhe: 2010mm, Standrohr, rund, aus Aluminium, pulver­beschichtet, weißaluminium (RAL 9006), Standfuß, rechteckig, aus Stahl, pulver­beschichtet, weißaluminium (RAL 9006), Sensor-Modul PR3-S, lokale Steuerung - autarke standalone Sensorik, Ausstattung: Master, Direkt- und Indirektanteil getrennt schaltbar, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, zul. Betriebsumgebungstemperatur: 0..+35°C, Norm: EN 50419, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Stehleuchte
Produktname Silica 21 Floor Rectangular Prismatic X
Bestell-Nr. 51MA534RV3SB

Komponente 1

Lichttechnik
Abdeckung Prismenscheibe
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt indirekt/direkt strahlend, 87:13
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung
Leuchtmittel mit LED
Bemessungs­lichtstrom 16000lm
Licht­ausbeute 166lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 830
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 96,5W
Zusatz mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät
Ansteuerung DALI 2, Direkt- und Indirektanteil getrennt schaltbar
Schaltungsart tageslichtabhängige Steuerung

Komponente 2

Lichttechnik
Abdeckung Abdeckscheibe
Abstrahlwinkel breit strahlend

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Temperaturbereich (Betrieb) 0..+35°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Lichtkopf Aluminium, pulver­beschichtet, weißaluminium (RAL 9006)
Standrohr Aluminium, pulver­beschichtet, weißaluminium (RAL 9006), rund
Anzahl 1 Stück
Standfuß Stahl, pulver­beschichtet, weißaluminium (RAL 9006), rechteckig
Anzahl 1 Stück
Abdeckung Prismenscheibe aus PMMA
Abdeckung Abdeckscheibe aus PMMA

Montage

Montageart, Montageort unmontiert

Elektrischer Anschluss

Nennspannung 230V, 50/60Hz, AC
Anschluss­leitung beigelegt, L= 2,5m

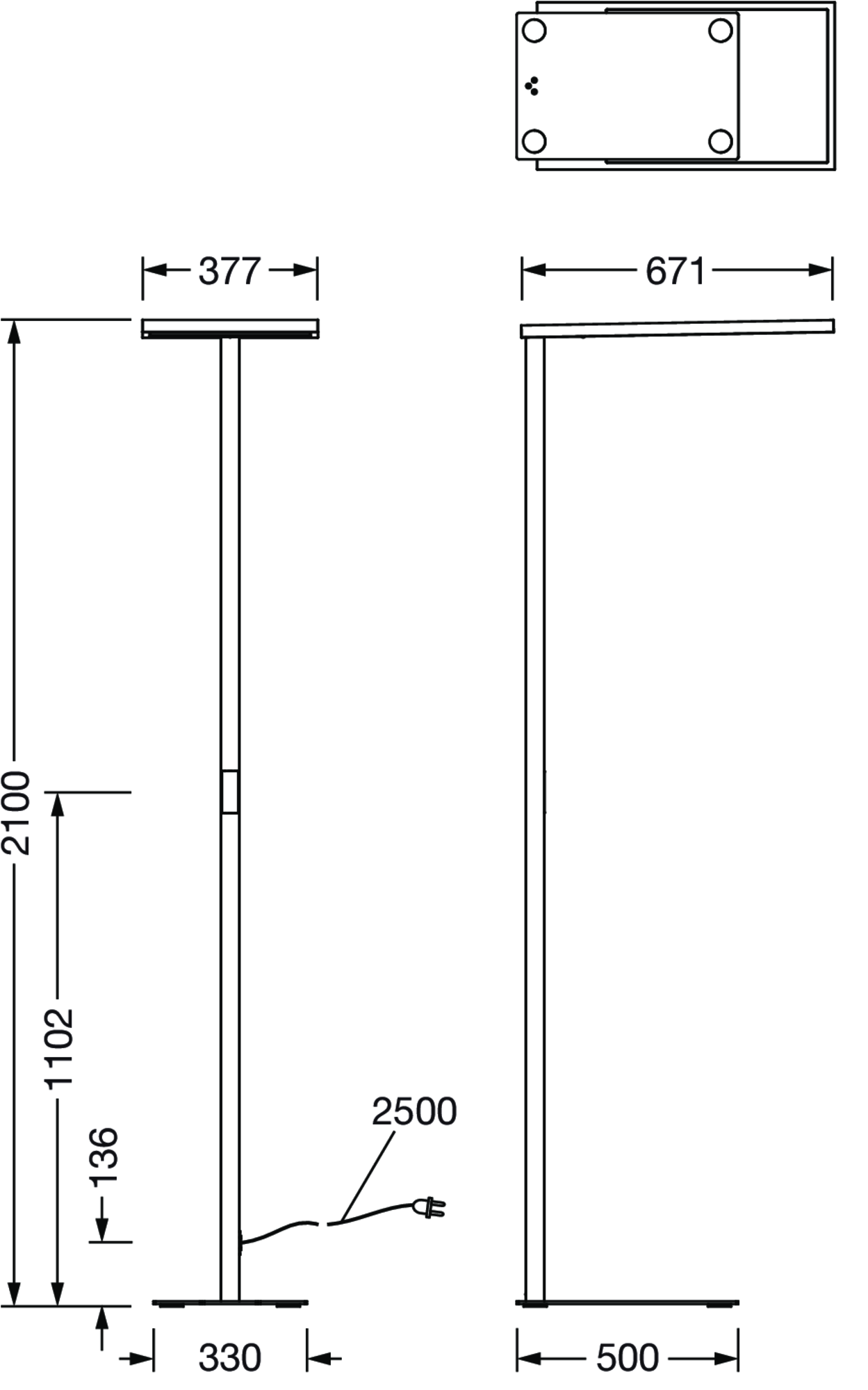

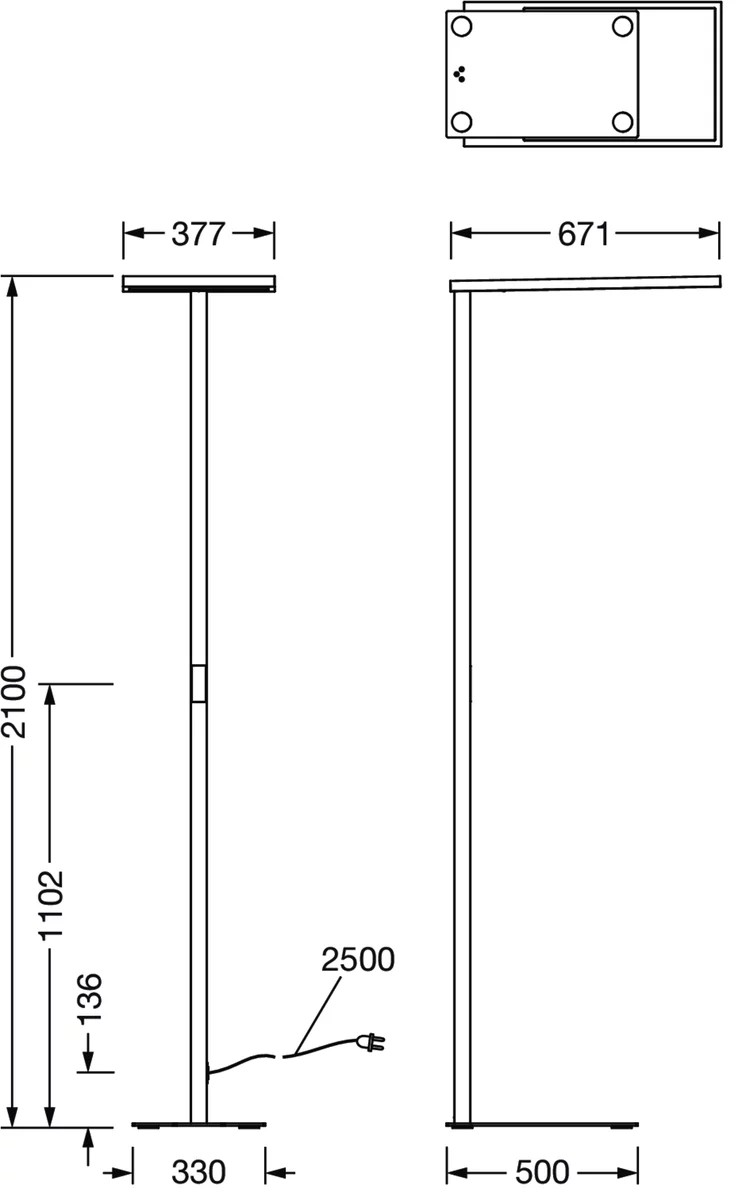

Abmessung, Gewicht

Länge 671mm
Breite 377mm
Höhe 2010mm
Gewicht 1,0kg

Lebensdauer

Bemessungslebensdauer 100000h (L85) bei UT = 25°C

Eingänge

1x PIR-Bewegungssensor
Anschluss PIR-Sensor (Passiv-Infrarot)
Erfassungswinkel 360°
Erfassungsbereich tangential max. 4x4m
Erfassungsbereich max. 2x 2m
Möglichkeit Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar
Besonderheit rechteckiger Erfassungsbereich

1x Lichtsensor
Beleuchtungsstärke 20..800lx (direkt am Sensor)

1x Taster
Anschluss IR-Empfänger
Möglichkeit EIN/AUS, dimmen, Sollwert-Speicherung getrennt für Direkt- und Indirektanteil

Ausgänge

1x LED rot/grün
Besonderheit zur Anzeige der Initialisierung

Produkttyp
Stehleuchte

Produktname
Silica 21 Floor Rectangular Prismatic X

Bestell-Nr.
51MA534RV3SB

Lichttechnik

Abdeckung
Prismenscheibe

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
indirekt/direkt strahlend, 87:13

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Bestückung

Leuchtmittel
mit LED

Bemessungs­lichtstrom
16000lm

Licht­ausbeute
166lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
830

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
96,5W

Zusatz
mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät

Ansteuerung
DALI 2, Direkt- und Indirektanteil getrennt schaltbar

Schaltungsart
tageslichtabhängige Steuerung

Lichttechnik

Abdeckung
Abdeckscheibe

Abstrahlwinkel
breit strahlend

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Temperaturbereich (Betrieb)
0..+35°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Lichtkopf
Aluminium, pulver­beschichtet, weißaluminium (RAL 9006)

Standrohr
Aluminium, pulver­beschichtet, weißaluminium (RAL 9006), rund

Anzahl
1 Stück

Standfuß
Stahl, pulver­beschichtet, weißaluminium (RAL 9006), rechteckig

Anzahl
1 Stück

Abdeckung
Prismenscheibe aus PMMA

Abdeckung
Abdeckscheibe aus PMMA

Montageart, Montageort
unmontiert

Nennspannung
230V, 50/60Hz, AC

Anschluss­leitung
beigelegt, L= 2,5m

Länge
671mm

Breite
377mm

Höhe
2010mm

Gewicht
1,0kg

Bemessungslebensdauer
100000h (L85) bei UT = 25°C

1x PIR-Bewegungssensor

Anschluss
PIR-Sensor (Passiv-Infrarot)

Erfassungswinkel
360°

Erfassungsbereich
tangential max. 4x4m

Erfassungsbereich
max. 2x 2m

Möglichkeit
Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar

Besonderheit
rechteckiger Erfassungsbereich

1x Lichtsensor

Beleuchtungsstärke
20..800lx (direkt am Sensor)

1x Taster

Anschluss
IR-Empfänger

Möglichkeit
EIN/AUS, dimmen, Sollwert-Speicherung getrennt für Direkt- und Indirektanteil

1x LED rot/grün

Besonderheit
zur Anzeige der Initialisierung
